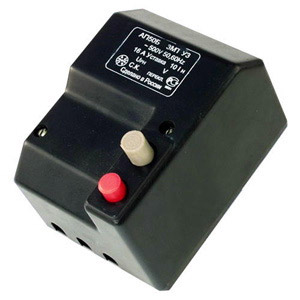

Назначение АП-50Б-ЗМТ
АП-50Б - серия автоматических выключателей, предназначенных для защиты от перегрузок и коротких замыканий электрических цепей напряжением до 220 В постоянного тока, до 500 В переменного тока частоты 50- 60 Гц, оперативных включений и отключений указанных цепей с частотой от 6 до 30 включений в сутки, в том числе для пуска, защиты и остановки электродвигателей.
Структура условного обозначения автоматических выключателей АП-50Б-ЗМТ
АП 50Б - ХХХХ Y ZZZ.Х
АП - серия;
50Б
ХХХХ - максимальные расцепители тока:
МТ - комбинированный максимальный расцепитель тока (электромагнитный и тепловой);
М - электромагнитный максимальный расцепитель тока;
Т - тепловой максимальный расцепитель тока;
Y - дополнительный расцепитель:
Н - минимальный расцепитель напряжения (номинальные напряжения: 110, 127, 220, 380, 400, 415 В переменного тока частотой 50 Гц);
Д - независимый расцепитель (номинальное напряжение: 110, 127, 220, 230, 240, 380, 400, 415, 440 В переменного тока частотой 50 - 60 Гц)
О - максимальный расцепитель тока в нулевом проводе;
ZZZ - климатическое исполнение (У, ХЛ, Т) и категория размещения (2, 3, 5):
УЗ, ТЗ, ХЛ5 - без оболочки;
У2, Т2, ХЛ5 - в дополнительной металлической оболочке степени защиты IP54;
Х - условное обозначение выключателя в зависимости от номинального тока главных цепей выключателя:
1 - (1,6; 2,5; 4 А);
2 - (6,3; 10; 16 А);
3 - (25; 40; 50; 63 А).
Общие характеристики выключателей АП-50Б
- Номинальное напряжение (В сетях переменного тока 50 – 60 Гц) - 500 В
- Шкала номинальных токов расцепителей Iн, А - 1,6; 2,5; 4; 6,3; 10; 16; 25; 40; 50; 63 16; 25; 40; 50; 63
- Уставки по току мгновенного срабатывания, I/Iн 3,5 и 10
- Характеристика тепловых расцепителей:
- не срабатывают при токе 1,05 Iн - < 1ч
- срабатывают при токе 1,35 Iн - <0.5 ч
- Масса до 1,3 кг
- в дополнительной оболочке до 3,5 кг
