Автоматические выключатели этой серии предназначены проведения в нормальном режиме электрического тока, и при отключении при превышении токов больше номинального значения, при перегрузке или коротком замыкании
По большей части автоматы данной серии используется для защиты сетей освещения и розеточных групп в жилом и коммерческом секторе.

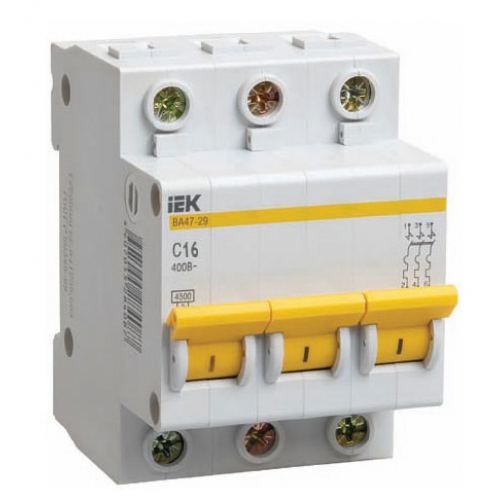

Типоисполнения выключателей ВА 47-29
| |
Наименование
|
Характеристика
|
Производитель
|
|
ВА 47-29
|
Автомат. выключ
|
1Р C 6 А
|
IEK
|
|
ВА 47-29
|
Автомат. выключ
|
1Р C 10 А
|
IEK
|
|
ВА 47-29
|
Автомат. выключ
|
1Р C 16 А
|
IEK
|
|
ВА 47-29
|
Автомат. выключ
|
1Р C 20 А
|
IEK
|
|
ВА 47-29
|
Автомат. выключ
|
1Р C 25 А
|
IEK
|
|
ВА 47-29
|
Автомат. выключ
|
1Р C 32 А
|
IEK
|
|
ВА 47-29
|
Автомат. выключ
|
1Р C 40А
|
IEK
|
|
ВА 47-29
|
Автомат. выключ
|
1Р C 50 А
|
IEK
|
|
ВА 47-29
|
Автомат. выключ
|
1Р C 63 А
|
IEK
|
|
ВА 47-29
|
Автомат. выключ
|
2Р C 6 А
|
IEK
|
|
ВА 47-29
|
Автомат. выключ
|
2Р C 10 А
|
IEK
|
|
ВА 47-29
|
Автомат. выключ
|
2Р C 16 А
|
IEK
|
|
ВА 47-29
|
Автомат. выключ
|
2Р C 20 А
|
IEK
|
|
ВА 47-29
|
Автомат. выключ
|
2Р C 25 А
|
IEK
|
|
ВА 47-29
|
Автомат. выключ
|
2Р C 32 А
|
IEK
|
|
ВА 47-29
|
Автомат. выключ
|
2Р C 40А
|
IEK
|
|
ВА 47-29
|
Автомат. выключ
|
2Р C 50 А
|
IEK
|
|
ВА 47-29
|
Автомат. выключ
|
2Р C 63 А
|
IEK
|
|
ВА 47-29
|
Автомат. выключ
|
3Р C 6 А
|
IEK
|
|
ВА 47-29
|
Автомат. выключ
|
3Р C 10 А
|
IEK
|
|
ВА 47-29
|
Автомат. выключ
|
3Р C 16 А
|
IEK
|
|
ВА 47-29
|
Автомат. выключ
|
3Р C 20 А
|
IEK
|
|
ВА 47-29
|
Автомат. выключ
|
3Р C 25 А
|
IEK
|
|
ВА 47-29
|
Автомат. выключ
|
3Р C 32 А
|
IEK
|
|
ВА 47-29
|
Автомат. выключ
|
3Р C 40А
|
IEK
|
|
ВА 47-29
|
Автомат. выключ
|
3Р C 50 А
|
IEK
|
|
ВА 47-29
|
Автомат. выключ
|
3Р C 63 А
|
IEK
|
|
ВА 47-29
|
Автомат. выключ
|
4Р C 6 А
|
IEK
|
|
ВА 47-29
|
Автомат. выключ
|
4Р C 10 А
|
IEK
|
|
ВА 47-29
|
Автомат. выключ
|
4Р C 16 А
|
IEK
|
|
ВА 47-29
|
Автомат. выключ
|
4Р C 20 А
|
IEK
|
|
ВА 47-29
|
Автомат. выключ
|
4Р C 25 А
|
IEK
|
|
ВА 47-29
|
Автомат. выключ
|
4Р C 32 А
|
IEK
|
|
ВА 47-29
|
Автомат. выключ
|
4Р C 40А
|
IEK
|
|
ВА 47-29
|
Автомат. выключ
|
4Р C 50 А
|
IEK
|
|
ВА 47-29
|
Автомат. выключ
|
4Р C 63 А
|
IEK
|
Технические характеристики выключателей ВА 47-29
|
Номинальное рабочее напряжение Ue, В
|
~230/400
|
|
Номинальный рабочий ток Iн, А
|
0,5; 1; 1,6; 2; 2,5; 3; 4; 5; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63
|
|
Номинальная частота тока сети, Гц
|
50
|
|
Напряжение постоянного тока на один полюс, не более, В
|
48
|
|
Наибольшая отключающая способность, не менее, кА
|
4,5
|
|
Электрическая износостойкость, циклов включения/отключения (В-О), не менее
|
6 000
|
|
Механическая износостойкость, циклов, не менее
|
20 000
|
|
Число полюсов
|
1, 2, 3, 4
|
|
Степень защиты по ГОСТ 14254-96
|
IP 20
|
|
Максимальное сечение провода, присоединяемого к зажимам, мм2
|
25
|
|
Характеристика теплового расцепителя
|
по ГОСТ Р 50345-99; ДСТУ 3020-95
|
|
Температура настройки, 0С При использовании выключателей в другом температурном диапазоне необходимо пересчитать характеристику в соответствии с кривой (рис. 2)
|
30
|
|
Характеристика срабатывания электромагнитного расцепителя (рис. 1)
|
B, C, D tср < 0,1c
|
|
Масса одного полюса, не более, килограмм
|
0,103
|
|
Диапазон рабочих температур, 0С
|
От -40 до +50
|
|
Особенности выключателей ВА 47 29
Конструкция настройки уставки теплового расцепителя с помощью вкручивания регулировочного винта в металлическое основание позволяет избежать изменение настройки в процессе эксплуатации.
- Основные контакты автомат покрыты серебросодержащим материалом, идентичным по своему составу аналогичной продукции производства ABB, Schnider Electric, Legrand.
- Быстродействующая система расцепления контактов автомата ВА 4729 не позволяет току при КЗ набрать пиковых значений.
- Возможность подключения проводников диаметром до 20 мм.
- Электрическая износостойкость более 6000 циклов отключения-выключения
- Механическая 20000 циклов отключения выключения
- Возможность произвольного размещения в пространстве.Основные преимущества.
- Насечки на контактных зажимах, исключающие перегрев и оплавление проводов в местах присоединения
- Широкий диапазон рабочих температур от –40° до +50°С
- Пластины из серебряного композита на подвижных и неподвижных контактах.
- Работают в любом положении относительно вертикали
- Варианты номинальных токов и три защитные характеристики (В, С и D)
- Срок службы не менее 15 лет
