Трехполюсные автоматические выключатели типа ВА57-31 предназначены для применения в электрических цепях с номинальным рабочим напряжением до 690 В переменного тока частоты 50 и 60 Гц, их защиты при перегрузках и коротких замыканиях, проведения тока в нормальном режиме и нечастых до 30 оперативных включений и отключений в сутки электрических цепей.
Соответствуют ГОСТ Р50030.2-99.

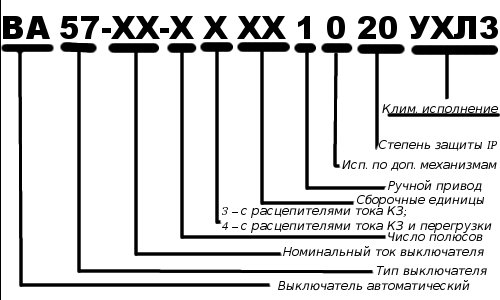

Структура условного обозначения выключателей ВА 57
Условия эксплуатации и дополнительные элементы выключателей ВА 57
- Группа механического исполнения - М3 по ГОСТ 17516.1.
- Рабочее положение выключателя в пространстве на вертикальной плоскости, знаком «I» (включено) – вверх. Выключатели допускают повороты в плоскости установки на 90?±10? в любую сторону.
- Высота над уровнем моря не более 2000 м.
- Климатическое исполнение и категория размещения УХЛ3 (диапазон рабочих температур окружающей среды – от минус 60?С до плюс 40?С) по ГОСТ 15150.
- Степень защиты выключателя от соприкосновения с токоведущими частями – IP20.
- Срок службы выключателя – 10 лет.
Дополнительные сборочные единицы
- независимый расцепитель (НР),
- свободные контакты (СК).
Пример обозначения выключателя ВА 57-31
Выключатель типа ВА57-31, трехполюсный с расцепителями тока короткого замыкания и тока перегрузки на номинальный ток 100 А, с уставкой по току срабатывания 1200 А, с двумя замыкающими и двумя размыкающими свободными контактами, для переднего присоединения внешних проводников, для поставок на внутренний рынок в районы с умеренным климатом:
«Выключатель ВА57-31-341110-20 УХЛ3, 100А, 1200А переднее, ТУ3422-039-05758109-2008»
