Комплектно-распределительные устройства КРУ серии К104 К105

Устройство комплектное распределительное серии КРУ К-104

Устройства комплектные распределительные КРУ К-104 внутренней установки двухстороннего обслуживания предназначены для приема и распределения электрической энергии трехфазного переменного тока частотой 50 и 60 Гц на номинальное напряжение 6 и 10 кВ.

Шкафы КРУ К-104 (КВ02-104) используются в распределительных устройствах собственных нужд электростанций, электрических подстанций энергосистем и промышленных предприятий, а так же на объектах электроснабжения ответственных потребителей сельского хозяйства.

Шкаф КРУ К-104 представляет собой жесткую металлическую конструкцию, в которую встроены аппараты и приборы совместно с их несущими элементами и электрическими соединениями.

Шкафы КРУ К104 выполняются как со стационарным размещением аппаратов (без выкатных элементов) так и выкатного типа (с выкатными элементами).



Шкаф КРУ К-104 с выкатным элементом состоит из корпуса шкафа с релейным шкафом (стационарной части) и выкатного элемента (тележка для выключателя).

Корпус ячейки КРУ К-104 представляет собой металлическую сборно-сварную конструкцию, включающую (в общем случае) аппаратуру, шторки, заземляющие и блокировочные устройства (токоведущие части), неподвижные электрические контакты главной цепи. Корпус шкафа КРУ К104 устанавливается на закладных основаниях, которые укладываются в строительные конструкции распределительного устройства.

Структура условного обозначения ячейки

КРУ К-104 Х1-Х2-Х3/Х4:

К-104 – комплектное распределительное устройство

Х1 – номер типовой схемы главных соединений

Х2 – номинальное напряжение, кВ (6; 10)

Х3 – номинальный ток отключения выключателя, кА

Х4 – номинальный рабочий ток главной цепи, А.



Релейный отсек КРУ К-104 представляет собой металлоконструкцию для размещения приборов измерения и учета, аппаратуры автоматики, защиты, управления, сигнализации и других устройств вспомогательных цепей, включая автоматические устройства обогрева. Релейный шкаф ячейки К-104 расположен в верхней части шкафа КРУ К104.

Выкатной элемент-тележка КРУ К-104 (с выключателем, трансформаторами напряжения, предохранителями, разъемными контактами главной цепи) может занимать относительно корпуса шкафа КРУ К-104 положения: рабочее, контрольное, разобщенное и ремонтное. В рабочем, контрольном и разобщенном положениях элемент находится в фиксированном положении. В рабочем положении разъемные контакты главной и вспомогательной цепей замкнуты, и элемент полностью подключен для выполнения своих функций. Схемы главных цепей шкафов КРУ К104 аналогичны схемам шкафов КРУ К-59.

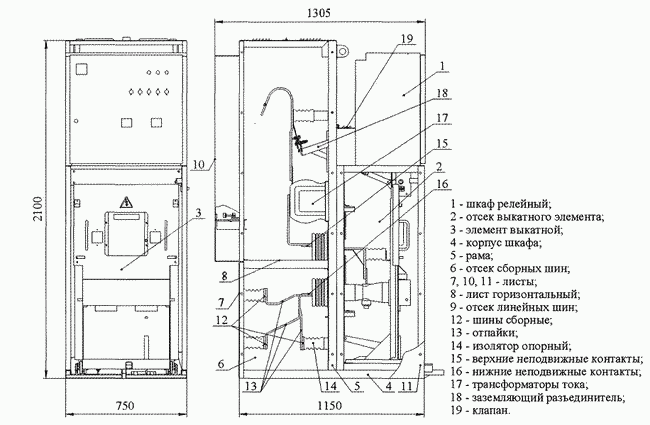

Габаритные размеры шкафа КРУ К-104:

Габариты шкафов КРУ К-104 (высота х ширина х глубина), мм.:

  • 2200х750х1150 - для шкафов с шинным вводом;
  • 2250х750х1150 - для шкафов с кабельным вводом снизу;
  • 2900х750х1150 - для шкафов с кабельным вводом сверху;

Оборудование, устанавливаемое в шкафах КРУ К-104:



  1. Выключатель масляный или вакуумный.

  2. Разъединитель РВЗ-10, РВФЗ-10.

  3. Трансформаторы тока ТОЛ-10, ТПЛ-10.

  4. Трансформаторы тока нулевой последовательности ТЗЛМ-1.

  5. трансформаторы напряжения НАМИ, НАМИТ, НОЛ (6; 10 кВ)

  6. Трансформаторы собственных нужд ОЛС (6; 10 кВ), ТМ от 25 кВА.

  7. релейные защиты на базе электромеханических реле.

  8. микропроцессорные блоки защиты типа Орион, Сириус, Темп.

  9. приборы учета электроэнергии, КИП.

  10. ограничители перенапряжения ОПН, разрядники РВО.

Отсеки сборных шин и линейный в ячейке К-104 имеют доступ сзади и закрываются съемными крышками. В верхней и нижней частях выкатной тележки расположены подвижные разъединяющие контакты, которые, при закатывании тележки в шкаф КРУ К104, замыкаются с шинным (верхним) и линейным (нижним) неподвижными контактами. При выкатывании выкатного элемента КРУ К-104 с предварительно отключенным выключателем разъемные контакты отключаются, и выключатель при этом будет отключен от сборных шин и кабельных присоединений.

Типы исполнений шкафов КРУ К-104



Климатическое исполнение

УЗ

Уровень изоляции по ГОСТ 1516.1

Нормальная изоляция

Вид изоляции

Воздушная

Наличие изоляции токоведущих шин главных цепей

С неизолированными шинами

Исполнение сборных шин

Одна система сборных шин.

Отсек сборных шин расположен снизу

Наличие выкатных элементов в шкафах

С выкатными элементами и без них

Вид линейных высоковольтных подсоединений

Кабельные; шинные

Условия обслуживания

С двухсторонним обслуживанием

Наличие дверей в отсеке выкатного элемента

С дверями и без дверей

Вид управления

Местное; дистанционное

Вид поставки шкафов КРУ

Блоками, отдельными шкафами

Степень защиты оболочек по ГОСТ 14254

IP20 - при закрытых дверях шкафа КРУ и релейного шкафа;

IP00 - при открытых дверях шкафа КРУ





Устройство комплектное распределительное КРУ К-105

Шкафы КРУ К-105 предназначены для ввода и секционирования в распределительных устройствах напряжением 6 или 10 кВ выполненных на КРУ К-104, при токах нагрузки превышающих 1600 А (до 3150 А). Шкафы КРУ К-105 могут применяется также для отходящих линий 6 или 10 кВ при токах нагрузки более 1600 А. Ячейки КРУ К105 могут устанавливаться в помещениях распределительных устройств однорядно и двухрядно.

Технические характеристики вводных шкафов КРУ К-105:

  • Номинальное напряжение КРУ К105, кВ – 6; 10;
  • Наибольшее рабочее напряжение, кВ – 7,2; 12;
  • Номинальный ток главных цепей, А – 2000; 3150;
  • номинальный ток сборных шин, А – 2000; 3150;
  • номинальный ток отключения выключателей, кА – 20; 31,5;
  • номинальный ток электродинамической стойкости, кА – до 80;
  • номинальное напряжение вспомогательных цепей, В – 220 (перем., пост.);
  • габаритные размеры, мм., максимальные ШхГхВ – 1125 х 1450 х 2400
