Комплектное распределительное устройство КРУ К-26 (КРУ К-ХХVI)
Комплектное распределительное устройство внутренней установки КРУ К-XXVI (КРУ К-26) предназначено для приема и распределения электрической энергии трехфазного переменного тока частотой 50 Гц и напряжением 6 или 10 кВ и используется в распределительных устройствах собственных нужд электростанций, электроподстанций энергосистем, на промышленных предприятиях.
Ячейка КРУ К-26 представляет собой набор отдельных шкафов с коммутационными аппаратами, приборами измерения, автоматики и защиты, а также аппаратурой управления, сигнализации и другими вспомогательными устройствами, соединенными между собой в соответствии с сеткой схем электрических соединений главных цепей.
Шкаф КРУ К-26 состоит из отсека сборных шин, релейного отсека, внутри которого расположены приборы защиты, автоматики, сигнализации, управления, измерения, выкатного элемента. По исполнению шкафы подразделяются на шкафы с выкатными элементами и без них. Шкафы КРУ К26 комплектуются масляным или вакуумным выключателем, релейной или микропроцессорной защитой, трансформаторами тока, системой учета электроэнергии с функциями АЭСКУЭ.
Технические данные шкафа КРУ К-26:
- Номинальное напряжение ячейки К-26, кВ – 6, 10.
- Частота, Гц– 50
- Номинальный ток главных цепей, А – 630; 1000; 1600.
- Номинальный ток сборных шин, А - 2000.
- Ток термической стойкости, при времени протекания 3S, кА – 20; 31,5.
- Номинальный ток электродинамической стойкости, кА – 51; 81.
- Номинальный ток вспомогательных цепей, В - пост. 110, 220; перем. - 220.
- Климатическое исполнение и категория размещения – У3.
- Обслуживание – одностороннее.
Габаритные размеры и комплектация шкафа КРУ К-26 (КРУ К-12):

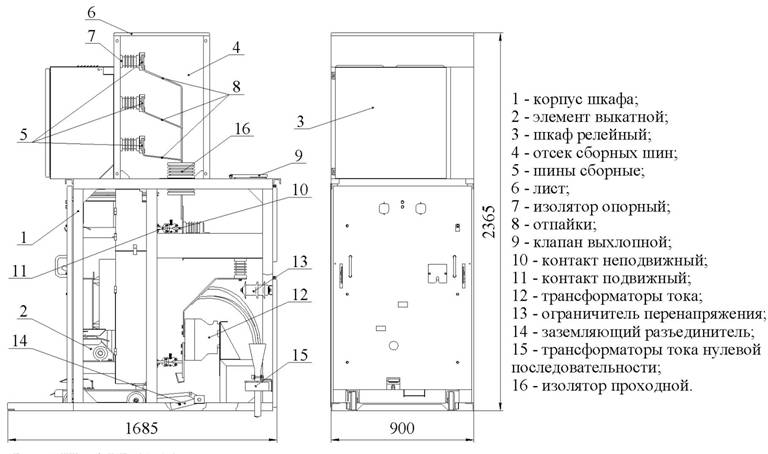

Шкафы КРУ К-26 состоят из следующих основных сборочных единиц: корпуса с аппаратурой 1, стационарно закрепляемого на закладных частях пола распределительного устройства, выкатного элемента 2, релейного шкафа 3 - внутри которого расположены устройства защиты и автоматики, аппаратура сигнализации и управления, приборы измерения и другие устройства вспомогательных цепей, отсека сборных шин 4.
Шкафы КРУ К-26, предполагающие наличие выкатного элемента (тележки), должны иметь один из типов следующего оборудования: выключатель (масляный либо вакуумный), трансформаторы напряжения, предохранители, разрядники, силовой трансформатор с предохранителями, разъемные контактные соединения главной цепи. Остальные шкафы КРУ К-12 не имеют выкатного элемента. Шкаф КРУ с номинальным током сборных шин до 630 А обозначается КРУ К-12 (КРУ КВ02-12), с номинальным током сборных шин до 1600А обозначается КРУ К-26 (КРУ КВ02-26). Ячейки с токами сборных шин от 2000 до 3150 А обозначают как КРУ К-27 (КРУ КВ02-27) и являются вводными ячейками.
Выкатной элемент шкафа КРУ К-26 (КРУ К-12)
На фасаде выкатного элемента шкафа КРУ К-26 имеются: рычаг механизма доводки, кнопки ручного отключения выключателя (для выключателей с электромагнитным и пружинным приводом), паспортная табличка, место для установки замков оперативной блокировки.
На выкатных элементах "тележках" установлены: верхние и нижние разъемные контакты ("ламели"), ролики для открывания шторок, механизм доводки, механизм фиксации, полосы защитного заземления, обеспечивающие заземление в рабочем, контрольном и промежуточном (между рабочим и контрольным) положениях выкатного элемента, а также оборудование, определяющее назначение выкатного элемента, выключатели, трансформаторы напряжения.
Цепи вспомогательных соединений выкатного элемента КРУ К-26 и релейного шкафа соединяют между собой гибкой связью со штепсельным разъемом. Для защиты проводов гибкой связи от механических повреждений применен металлический рукав. Штепсельный разъем состоит из двух частей: неподвижная часть разъема - колодка установлена в релейном шкафу, а подвижная часть - вставка, находится на конце гибкой связи, другой конец которой закреплен на выкатном элементе.
Комплектные распределительные устройства вводные КРУ К-XXVII (КРУ К-27)
Шкафы КРУ серии К-ХХVII (КРУ К-27) предназначены для ввода и секционирования в ЗРУ (закрытых распределительных устройствах) напряжением 6; 10 кВ выполненных на КРУ К-26, при токах нагрузки превышающих 1600 А (но не более 3150 А). Указанная серия шкафов применяется также для отходящих линий 6 (10) кВ при токах нагрузки более 1600 А. Шкафы КРУ К-27 могут устанавливаться в помещениях РУ однорядно или двухрядно. Минимальное расстояние от стены помещения и задней стенки шкафов KРУ К27 аналогично шкафам КРУ К-26, и составляет 50мм.
Технические данные шкафа КРУ К-27:
- Номинальное напряжение ячейки К-27, кВ – 6, 10.
- Наибольшее рабочее напряжение, кВ - 7,2; 12.
- Номинальный ток главных цепей, А – 2000; 3150.
- Номинальный ток сборных шин, А - 2000; 3150.
- Тип применяемых выключателей - ВМПЭ и другие.
- Ток термической стойкости, при времени протекания 3S, кА – 20; 31,5.
- Номинальный ток электродинамической стойкости, кА – 50; 80.
- Номинальный ток вспомогательных цепей, В - пост. 110, 220; перем. - 220.
- Климатическое исполнение и категория размещения – У3.
- Габариты, мм. ширина х глубина х высота - 1350х1650х2810
