Комплектно-распределительное устройство КРУ серии КМ, КМ-1Ф

Гарантийный срок – 3 года со дня ввода устройства в эксплуатацию.

Конструкция и принцип действия

Шкафы КРУ выполняются по схемам главных цепей, приведенным в табл. 2, и по схемам заказчика, согласованным с изготовителем. Вспомогательные цепи выполняются по типовым работам институтов «Энергосетьпроект», «Тяжпромэлектропроект», «Нижегородскэнергосетьпроект», «Энергомашвин,  проекту института «Трансэлектропроект» или индивидуальным проектам. Блок низковольтной аппаратуры изготовляется на базе электромеханических реле или на базе комплектных устройств защиты и автоматики БМРЗ; SPAC; ЯРЭ; SEPAM; УЗА; ТЕМП; MICOM.

Шкафы с выключателем, трансформатором напряжения, силовыми предохранителями, разъемным контактным соединением, комбинированной аппаратурой имеют выдвижные элементы сходной конструкции, на которых устанавливается соответствующая комплектующая аппаратура. Шкафы глухого ввода, кабельных сборок, шинных перемычек, шинного ввода, шинных вставок не имеют выдвижных элементов. Габаритные размеры шкафов зависят от схемы главных цепей.

На рис. 1, 2 приведены общие виды шкафов. Корпус шкафа представляет собой сборную металлоконструкцию, разделенную металлическими и изоляционными перегородками на отсеки: выдвижного элемента; линейных шин; сборных шин; выхлопа; шкафа низковольтной аппаратуры, на котором предусмотрен короб для прокладки низковольтных кабелей.

Отсек выдвижного элемента соединен с отсеком выхлопа, который в верхней части закрыт поворотной крышкой с жалюзи для выхода перегретого воздуха и сбрасывания избыточного давления при возникновении аварийного КЗ. Шкафы оборудуются клапанной или фототиристорной  дуговой защитой. Для удобства обслуживания шкафа КРУ отсеки сборных и линейных шин закрыты съемными листами. Отсек линейных шин может быть снабжён дополнительным средством предупреждения о наличии напряжения: сигнализатором напряжения стационарного СНС 6-10-У2 «КРИСТАЛЛ-С». Выдвижной элемент может занимать три положения: рабочее, контрольно-испытательное и ремонтное.

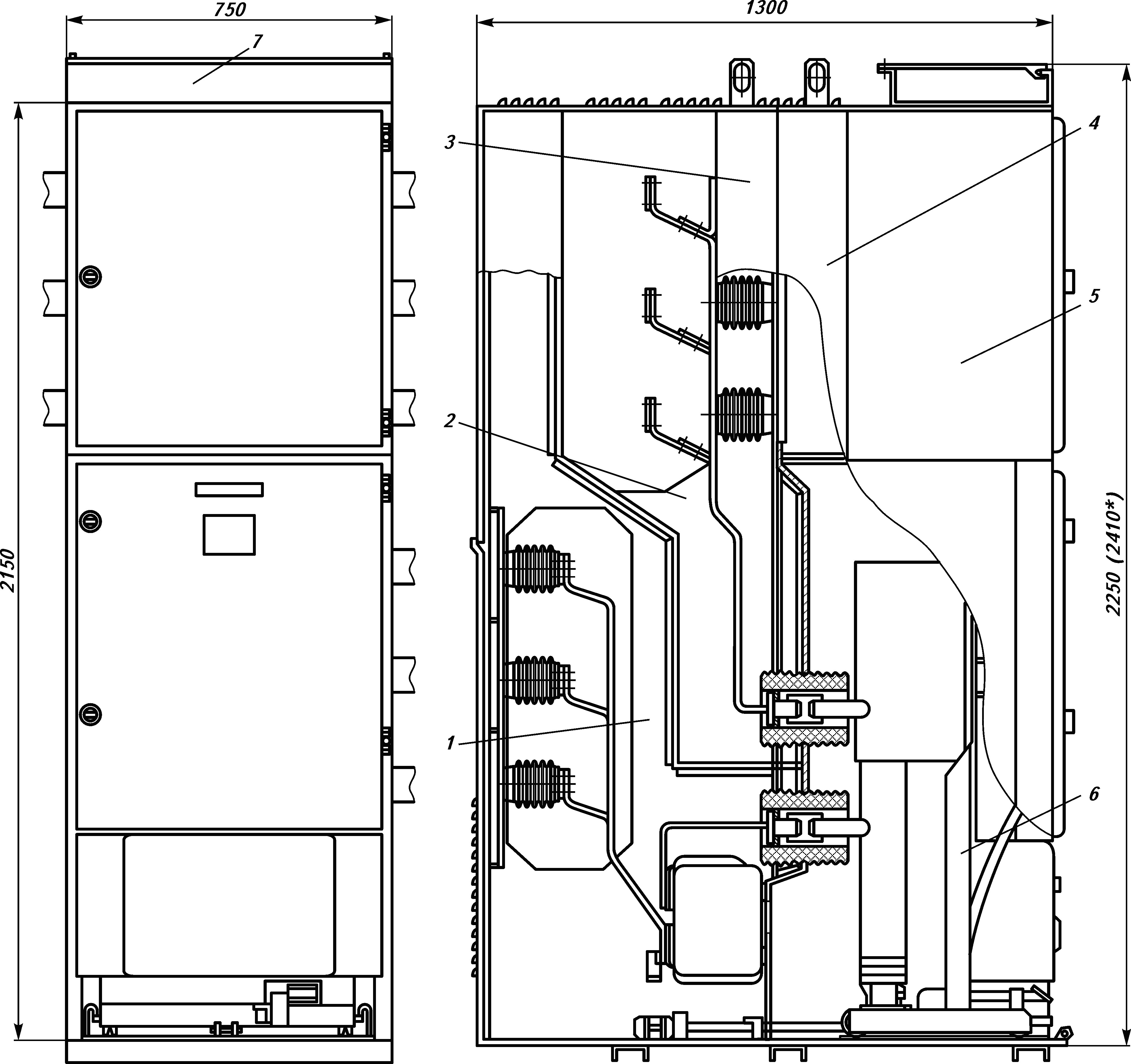

Рис. 1. Общий вид и габаритные размеры

• шкафа КРУ КМ-1Ф с низковольтным шкафом
• высотой 800 мм:
• 1 – отсек линейных шин;
• 2 – отсек сборных шин;
• 3 – корпус шкафа;
• 4 – отсек выхлопа;
• 5 – низковольтный шкаф;
• 6 – отсек выдвижного элемента;
• 7 – короб для прокладки низковольтных
• кабелей (поставляется по заказу)
• *Размер КРУ с низковольтным шкафом
• высотой 960 мм.

В целях предотвращения неправильных операций при проведении ремонтно-профилактических и других работ в шкафах КРУ предусмотрены следующие блокировки, не допускающие:

перемещение выдвижного элемента с выключателем из рабочего положения в контрольное, а также из контрольного положения в рабочее при включенном выключателе;

включение выключателя в промежуточном положении выдвижного элемента;

перемещение выдвижного элемента из контрольного положения в рабочее при включенном заземлителе и включение заземлителя в рабочем положении выдвижного элемента;

включение заземлителя в шкафу секционного разъединителя при рабочем положении секционного выключателя;

включение вводного или межсекционного выключателя при включенном заземлителе на сборных шинах секции.

Безопасная работа в отсеке выдвижного элемента обеспечивается шторками падающего типа, которые при выкатывании выдвижного элемента опускаются под действием собственного веса и закрывают доступ к токоведущим частям, находящимся под напряжением. В закрытом положении шторочный механизм может быть заперт навесным замком.

Электрическая связь блоков низковольтной аппаратуры с выкатными элементами выполнена гибкой связью в металлическом рукаве со штепсельным разъемом. Наличие гибкой связи позволяет опробовать работу выключателя при контрольном  положениии выдвижного элемента.

Шкафы шинных перемычек (рис. 3) применяются для соединения сборных шин противостоящих секций КРУ и представляют собой жесткие металлоконструкции прямоугольной формы, закрываемые сверху и снизу съемными листами. Шкафы шинных вводов (рис. 4), предназначенные для шинного ввода от стены здания РУ до шкафов КРУ идентичны по конструкции, но отличаются наличием вводной секции с проходными изоляторами ИПУ-10. Шкафы шинных вставок (рис. 5) предназначены для соединения по сборным шинам шкафов КРУ, расположенных в одном ряду, при переходе через стену здания подстанции или при обходе колонны и представляют собой разборную конструкцию переменной длины. Для соединения шкафов КРУ серии КМ-1Ф со шкафами КРУ-2 используются переходные шкафы (рис. 6).

Установка и монтаж шкафов КРУ производится в соответствии с техническим описанием и инструкцией по эксплуатации. Силовые кабели, как правило, заводятся из кабельного канала, но также предусмотрен ввод сверху (рис. 7). Шкафы КРУ после установки и выверки по уровню привариваются к закладным элементам здания РУ в местах, указанных на рис. 8. Закладные элементы РУ должны быть выполнены из рихтованных швеллеров. КРУ предназначены для двустороннего обслуживания РУ при однорядном, двухрядном и многорядном расположении шкафов. Разработанные ОАО «Тяжпромэлектропроект» (серия 5.407-59 выпуск 0) рекомендуемые компоновки зданий РУ с кабельными каналами можно запросить на заводе изготовителе.

По предложению эксплуатационных организаций в конструкцию КРУ внесены следующие изменения:

с целью повышения локализационной способности шкафа изменена лицевая панель отсека выкатного элемента;

для удобства монтажа контрольные кабели могут прокладываться не только по кабельным каналам, но и по специальным коробам (рис. 9), которые поставляются по требованию заказчика.

При применении вакуумных выключателей возникла необходимость защиты электрооборудования от 5–6 кратных всплесков напряжения, возникающих при коммутации нагрузки. Коммутационные перенапряжения опасны для обмоток электродвигателей, трансформаторов и длительно находящихся в эксплуатации кабелей с изношенной изоляцией. Наличие ограничителей перенапряжений (ОПН) включённых по схеме «фаза-земля»  в шкафах КРУ серии КМ-1Ф указывается в опросном листе. Для защиты междуфазной изоляции электродвигателей (по рекомендации ОАО ВНИПИ «Тяжпромэлектропроект») завод поставляет, по требованию заказчика, в комплекте с шкафами КРУ серии КМ-1Ф шкафы ШОПНД (рис. 10). Шкаф ШОПНД-1 рекомендуется устанавливать при длине кабеля  более 50 м. Шкаф ШОПНД-2 применяется при длине кабеля менее 50 м (при условии, что 3 ОПН по схеме «фаза-земля» установлены в КРУ). Желательно устанавливать шкафы ШОПНД не далее 10м от защищаемого оборудования.

В этом случае организация питания цепей собственных нужд и цепей выпрямленного оперативного тока для комплектных распределительных устройств КМ-1Ф осуществляется с помощью панелей собственных нужд (ПСН) и панелей для питания цепей выпрямленного тока (ПВУ).

 Для осуществления АВР использованы на вводах и секционировании автоматы с электромагнитным приводом:

      ВА52-39 (с током расцепителя 630; 400; 320; 250 А) или

      ВА52-35 (с током расцепителя 250; 200; 160; 125 А) или

      ВА51-31 (с током расцепителя 100; 80; 63; 50; 40А)

2. Питание вводных панелей СН типа ПСН-1120-92 (с активными счетчиками на группах отходящих линий) и ПСН-1121-92 (без счетчиков) осуществляется:

либо от встроенных в КРУ 6-10 кВ трансформаторов СН (мощностью 40 кВ·А с группой соединения обмоток Y/Y_н-12);

либо от отдельно стоящих трансформаторов СН (мощностью 63-250 кВ·А с группой соединения обмоток

Структурная схема подключения панелей типа ПСН-1121-92 (ПСН-1120-92) и ПСН-1123-92 (ПСН-1122-92) приведена на рис. 14.

3. Панели ПСН-1100-92 разработаны на основании типовой работы 12640ТМ института «Энергосетьпроект» с учетом некоторых особенностей их применения для общепромышленных объектов.

С целью повышения надежности и улучшения обслуживания автоматы вводов конструктивно размещены отдельно друг от друга и от автомата секционирования, что дает возможность полноценной эксплуатации распредустройств 6-10 кВ промпредприятий с непрерывным технологическим процессом.

4. Для организации выпрямленного (с помощью комбинированного блока питания БПТ и БПНС) оперативного тока могут быть использованы панели типа ПВУ-11/3-92 – по одной на каждую секцию.

5. Структурная схема подключения панелей ПВУ-11/3-92 показана на рис. 14.

Блоки тока БПТ-1 и БПТ-2 подключаются к трансформаторам тока ввода 6-10 кВ. Причем, один из них включается на разность токов 2-х фаз А и С, а другой – на фазу В, т. е. при таком способе включения охватываются все виды КЗ.

Блок БПН может использоваться вместо БПНС (при его ремонте).

6. Панели ПВУ-11/3-92 разработаны на основании типовых работ института «Энергосетьпроект» с дополнениями, необходимыми для их использования на промышленных предприятиях.

7. Панели ПСН, указанные в п. 1, и панели ПВУ, указанные в п. 4, имеют одинаковое конструктивное исполнение и габариты: 900×2200×800 мм.

Пример совместного размещения панелей ПСН и ПВУ приведен на рис. 15. В случае невозможности размещения панелей из-за ограниченных размеров помещения завод может поставить панели с двумя дверями (рис. 16). При этом в заказе следует указать в наименовании панелей букву «К». На рисунках даны минимальные размеры помещения для установки панелей с учетом необходимых проходов при обслуживании (т. е. при открытых дверях).

КОМПЛЕКТНОСТЬ ПОСТАВКИ

В комплект поставки входят: блоки шкафов КРУ, шкафы шинных вводов и перемычек, демонтированные на период транспортирования, шкафы шинных вставок, монтажные материалы и принадлежности, запасные части, принципиальные схемы, электромонтажные чертежи, эксплуатационная документация на шкафы КМ-1Ф и основную высоковольтную комплектующую
