Общие сведения

КРУ2-10 рассчитаны на двухстороннее обслуживание и применяются в закрытых распределительных устройствах (ЗРУ) и электроустановках с частными коммутационными операциями при наличии шкафов с вакуумными выключателями.

Основное применение КРУ2-10 - это мощные распределительные устройства станций или крупных предприятий. Применение этой серии целесообразно при токах сборных шин выше 2000А или токов КЗ выше 31,5 кА.

Оставляя практически неизменной надежную конструкцию шкафов, наше предприятие произвело замену масляных выключателей на более надежные современные вакуумные.

КРУ-2-10 комплектных распределительных устройств серии КРУ2-10 соответствуют требованиям государственного стандарта ГОСТ 12.2.007.4-75.

КРУ2-10 предназначены для приема и распределения электрической энергии трехфазного переменного тока промышленной частоты в сетях с изолированной или заземленной через дугогасящий реактор нейтралью.

Технические характеристики КРУ-2-10

Наименование	Значения
Номинальное рабочее напряжение, кВ	6,0; 10,0
Номинальный ток главных цепей КРУ-2-10, А	630-3150
Номинальный ток сборных шин, А	630-3150
Номинальный ток отключения выключателя, встроенного в КРУ, кА	20; 31,5
Электродинамическая стойкость к токам короткого замыкания главных цепей, за исключением цепей подключаемых непосредственно к выводам трансформаторов напряжения, разрядников и т.д., кА	51
Напряжение вторичных цепей, В:	110,220 (постоянного и выпрямленного тока) 220 (переменного тока)
Условия обслуживания	Двухстороннее
Вид управления	Местное, дистанционное
Степень защиты по ГОСТ 14254-96	IР20 – при закрытых дверях КРУ-2-10 и рабочем положении выдвижного элемента; IР00 – при открытых дверях КРУ-2-10 и контрольном положении выдвижного элемента.

КРУ2-10 – общее обозначение:

КРУ2-10-ХХ УЗ

КРУ – комплектное распределительное устройство;

2 - модификация КРУ;

10 - класс напряжения по ГОСТ 1516.1 -76, кВ;

ХХ - номинальный ток отключения КРУ-2-10 с выключателем (20; 31,5), кА;

УЗ - вид климатическое испытание и категория размещения по ГОСТ 15150-69.

Например КРУ2-10-31,5 У3 обозначает:

комплектное распределительное устройство серии КРУ2-10 на номинальное напряжение 10 кВ, номинальный ток отключения КРУ-2-10 с выключателями вакуумными - 31,5 кА.

Основные типоисполнения КРУ2-10:

КВВ – комплектный шкаф с выключателем вакуумным;

КТН – комплектный шкаф с трансформаторами напряжения и ограничителями перенапряжений;

КРС – комплектный шкаф с разъемными контактными соединениями;

КПС – комплектный шкаф с силовыми предохранителями;

ККС – комплектный шкаф с кабельной сборкой;

КСТ – комплектный шкаф с силовым трансформатором;

КНВА – комплектный шкаф с низковольтной аппаратурой

для отдельно стоящих шкафов собственных нужд и оперативного тока применяется обозначение – ШСН.

Обозначение типоисполнений КРУ2-10:

КВВ-ХХ-ХХ -ХХХХ

КВВ - шкаф с вакуумным выключателем;

ХХ - номинальное напряжение главных цепей шкафа, кВ;

ХХ - номер схемы главных цепей шкафа;

ХХХХ - номинальный ток главных цепей шкафа, А.

Например КВВ–10–13–1000 обозначает:

шкаф комплектного распределительного устройства серии КРУ2-10 с выключателем вакуумным на номинальное напряжение 10 кВ, по схеме главных цепей 13, на номинальный ток 1000 А.

Условия эксплуатации КРУ-2-10

КРУ-2-10 предназначены для работы в следующих условиях:

• Номинальные значения климатических факторов эксплуатации КРУ по ГОСТ 15543.1-89 и 15150-69 для исполнения УЗ.

• Температура окружающего воздуха в помещении РУ от - 5оС до + 40оС (при температуре окружающего воздуха ниже - 5оС в помещении РУ потребителем должны устанавливаться подогреватели).

• Высота установки КРУ над уровнем моря не более 1000 м; (допускается применение КРУ-2-10 для работы на высоте над уровнем моря более 1000 м при соблюдении требований ГОСТ 15150-69, ГОСТ 1516.1-76 и ГОСТ 8024-90).

• Окружающая среда – не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов или паров в концентрациях, разрушающих металлы и изоляцию.

• Номинальный режим работы – продолжительный.

• Рабочее положение в пространстве – вертикальное, допустимое отклонение – не более + 5 градусов от вертикали.

Схемы главных цепей КРУ2-10 приведены в приложении.

КРУ2-10 обеспечивают управление, защиты и блокировки в соответствии с заказом (опросным листом) – см. Приложение 4 настоящего документа.

Стандартные блокировки:

- запрет на выкат тележки с включенным выключателем;

- запрет на включение выключателя при недовкаченной тележке;

- запрет на выкат (и вкат) тележки секционного разъединителя при невыкаченной тележке секционного выключателя;

- запрет заземления секции при невыкаченном вводном и секционном выключателе;

Конструктивное исполнение КРУ-2-10

Из КРУ2-10 собираются комплектные распределительные устройства, служащие для приема и распределения электроэнергии. Принцип работы определяется совокупностью схем главных цепей и вспомогательных цепей КРУ-2-10.

КРУ-2-10 состоит из жесткого металлического корпуса, внутри которого размещена вся аппаратура – см. Приложение 2 настоящего технического описания. Для безопасного обслуживания и локализации аварий корпус разделен на отсеки металлическими перегородками и автоматически закрывающимися шторками.

Выключатель высоковольтный с приводом установлен на выкатном элементе (тележке). В верхней и нижней частях тележки расположены подвижные разъединяющие контакты, которые при вкатывании тележки в КРУ-2-10 замыкаются с шинным (верхним) и линейным (нижним) неподвижными контактами.

При выкатывании тележки с предварительно отключенным выключателем разъемные контакты отключаются, и выключатель при этом будет отключен от сборных шин и кабельных вводов.

Когда тележка находится вне корпуса КРУ-2-10, обеспечивается удобный доступ к выключателю и его приводу для ремонта, а при необходимости быстрой замены выключателя другим аналогичным, установленным на такой же тележке.

Выкатной элемент КРУ-2-10 имеет три положения:

рабочее – тележка находится в корпусе шкафа, первичные и вторичные цепи замкнуты;

испытательное (контрольное) – тележка в корпусе шкафа, но первичные и вторичные цепи разомкнуты;

ремонтное – тележка находится вне корпуса шкафа, первичные и вторичные цепи разомкнуты.

В рабочем и испытательном положении выкатной элемент имеет механизм фиксации. Для облегчения перемещения тележки в рабочее положение имеется рычажной механизм, управляемый съемной рукояткой.

При выкатывании тележки из шкафа автоматически шторками закрываются отсеки шинного и линейного разъединяющих контактов, что исключает возможность случайного прикосновения к токоведущим частям, оставшимся под напряжением.

В КРУ-2-10 выполнены блокировки. На выкатной тележке монтируются также трансформаторы напряжения и разрядники, силовые предохранители, разъединители и трансформаторы собственных нужд.

Сборные шины и ошиновка аппаратов главных цепей КРУ-2-10 выполняются шинами из меди.

КРУ2-10 изготавливаются в габаритах на номинальное напряжение 10 кВ. Комплектующее оборудование – разъединители, заземлители, выключатели, изоляторы опорные и проходные устанавливаются только с Uном=10 кВ, а трансформаторы напряжения, ограничители перенапряжений, силовые предохранители, силовые трансформаторы - на напряжение 6 или 10 кВ (по заказу).

В КРУ2-10 в зависимости от схемы главных цепей и конкретного заказа могут быть установлены следующие аппараты:

1. выключатели вакуумные ВВ/TEL «Таврида-Электрик» (выключатели других производителей – по заказу);

2. разъединители и заземлители высоковольтные с приводами;

3. трансформаторы тока типа ТОЛ-10 (или аналогичные);

4. трансформаторы напряжения типа ЗНОЛ, ЗНОЛП, НОЛП;

5. предохранители типа ПКТ; ПКН;

6. ограничители перенапряжений;

7. силовые трансформаторы.

Релейная защита присоединений к КРУ-2-10 обеспечивается реле и блоками.

РЗА выполнена и на аналоговых реле, но в настоящее время ее применение фактически ограничено 10-20% от общего количества выпускаемых шкафов КРУ.

Аппаратура вторичных цепей шкафов КРУ2-10 (аппараты управления, защиты, сигнализации, микропроцессорные блоки релейной защиты, приборы контроля и учета электроэнергии и т.п.) располагается в релейном шкафу, который выполняется в виде съемного, изолированного от высоковольтных цепей, блока.

Шкаф изготовляется отдельно, после полной комплектации аппаратурой и коммутации вторичных электрических цепей в соответствии с электрической схемой заказа устанавливается на свое место и крепится болтовыми соединениями.

Микропроцессорные блоки, приборы учета, контроля и аппараты сигнализации монтируются на двери релейного шкафа.

При двухрядном расположении КРУ-2-10 в помещении РУ изготавливается закрытый шинный мост, длина которого определяется шириной прохода между двумя рядами шкафов.

В процессе изготовления КРУ2-10 выполняется контрольная сборка заказанного распределительного устройства в функциональный блок в соответствии с опросным листом (заказом).

При контрольной сборке выполняется ошиновка РУ (соединение сборных и ответвительных шин) и монтаж шинного моста на шкафах КРУ-2-10.

Каждое, соединенное в функциональный блок КРУ, и каждый шкаф по завершению изготовления подвергается комплексу электрических испытаний в соответствии с требованиями ПУЭ и технических условий.

После испытаний КРУ подготавливается к отгрузке заказчику: КРУ разъединяется на транспортные блоки из 2 или 3х шкафов, демонтируются шинные мосты и другие элементы на период транспортировки.

В комплект поставки входит:

- КРУ2-10, соединенные в соответствии со схемами главных цепей в транспортные блоки по 3-5 штук (или одиночные шкафы), с аппаратурой и приборами главных и вспомогательных цепей в соответствии с заказом;

- шинные мосты (если предусмотрено заказом);

- шкаф собственных нужд – ШСН (если оговорен в заказе);

- составные элементы и аппараты, демонтированные на период транспортировки;

- принадлежности и монтажные материалы (если предусмотрено заказом);

- запасные части и принадлежности (ЗИП) по нормам изготовителя;

- комплект технической эксплуатационной документации – «Пакет технического паспорта» в одном экземпляре.

«Пакет технического паспорта», как правило, включает в себя:

а) «Технический паспорт» на заказанное комплектное распределительное устройство из шкафов КРУ2-10 или (при заказе) на одиночный шкаф - 1 экз.;

б) «Техническое описание и руководство по эксплуатации на шкафы КРУ2-10» - 1 экз.;

в) электрические схемы на каждое типоисполнение шкафов КРУ2-10 данного заказа - по 2 экз.;

г) техническая эксплуатационная документация на основную комплектующую аппаратуру в соответствии с техническими условиями на эту аппаратуру (инструкции по эксплуатации, паспорта) на языке страны-изготовителя - 1 к-т;

д) протоколы испытаний - 1 к-т.

Микропроцессорные блоки и измерительные приборы, после изготовления и проведения испытаний КРУ2-10 могут быть демонтированы и поставляться в отдельной таре, если отсутствуют иные требования заказчика.

МАРКИРОВКА КРУ-2-10

На фасаде каждого КРУ2-10 установлена табличка, содержащая в соответствии с требованиями СТ АО 38961038-06-2007 следующие данные:

- товарный знак предприятия-изготовителя;

- условное обозначение и типоисполнение шкафа;

- порядковый номер шкафа в РУ в соответствии с заказом;

- номинальное напряжение, кВ;

- номинальный ток главных цепей КРУ2-10, А;

- коэффициент трансформации трансформаторов тока (для тех шкафов, где они установлены);

- порядковый номер изделия по регистрации предприятия-изготовителя;

- масса КРУ-2-10, кг (справочно);

- дата изготовления (год);

- обозначение стандарта организации на шкафы КРУ2-10.

Выкатной элемент шкафа имеет табличку с указанием типа установленного на элементе высоковольтного оборудования.

Ручки, кнопки аппаратов управления, сигнальная аппаратура снабжены функциональными надписями в соответствии с электрическими схемами и назначением элементов.

На фасадной стороне КРУ-2-10, кроме таблички с техническими (паспортными) данными, наносится порядковый номер шкафа в соответствии со схемой расстановки шкафов в РУ и однолинейная электрическая схема главных цепей шкафа.

Размещение и монтаж КРУ-2-10

Электропомещение для КРУ должно соответствовать требованиям пункта 2.6 настоящего технического описания и требованиям « Правил устройства электроустановок» (ПУЭ). В помещении подстанции перед началом монтажа шкафов должны быть закончены отделочные работы.

Электропомещение должно быть очищено от строительного мусора, высушено и созданы условия, предотвращающие увлажнение шкафов КРУ-2-10.

Монтаж шкафов КРУ выполняется согласно требований ПУЭ, настоящего документа и в соответствии с проектом на конкретное распределительное устройство.

Необходимые размеры для установки шкафов КРУ2-10 в помещении распределительного устройства (РУ) приведены в Приложении 3 настоящего технического описания.

Погрузочно-разгрузочные и монтажные работы со шкафами КРУ должны производиться с соблюдением общих правил техники безопасности.

Монтаж КРУ-2-10 рекомендуется выполнить в следующей последовательности:

1. проверить правильность установки закладных частей, которые должны быть надежно закреплены и заземлены;

2. установить крайний шкаф (блок шкафов) РУ, после проверки правильности его установки приступить к установке следующего шкафа (блока шкафов) и т.д.

3. после установки и предварительной выверки шкафов (блоков шкафов)произвести скрепление их посредством болтов между собой;

4. при этом необходимо следить, чтобы не появились снова перекосы шкафов (блоков шкафов);

5. шкафы (блоки шкафов) установить по отвесу;

6. перекосы шкафов более двух миллиметров на метр для каркаса не допускаются, как по фасаду, так и по глубине;

7. для устранения перекосов допускается применение стальных прокладок толщиной не более 3-4 мм;

8. при выравнивании шкафов (блоков шкафов) необходимо ослабить болты, при помощи которых они скреплены между собой;

9. после окончания регулировки произвести закрепление КРУ-2-10 (блоков шкафов) путем приварки их к закладным металлическим частям, заземляющей магистрали;

10. установить и закрепить сборные шины (если они демонтированы на время транспортировки) и шинный мост, при этом необходимо соблюсти расцветку шин;

11. При монтаже концевых разделок жил кабелей, на которые может быть подано напряжение с питающей стороны должны быть отсоединены и заземлены для предупреждения ошибочной подачи напряжения;

12. Снять транспортные болты с откидных крышек и другие временные крепления, которые закрепляли аппараты на время транспортировки шкафов КРУ-2-10.

Монтаж и подключение силовых кабелей к шкафам следует выполнять с учетом наименьшего радиуса изгиба (Rи) присоединяемого кабеля (без предварительного разогрева) при температуре не ниже 0о С, – см. Приложение 3 настоящего технического описания.

При двухрядном расположении шкафов в РУ должна соблюдаться параллельность, а при наличии шинного моста – заданное по проекту расстояние между рядами.

Подготовка к работе

После окончания монтажа КРУ-2-10 необходимо подготовить их к работе.

Подготовку шкафов КРУ к работе необходимо начать с наружного осмотра, снять консервационную смазку, при необходимости восстановить смазку трущихся частей.

Проверить надежность крепления всех аппаратов, изоляторов, подходящих к аппаратам шин и заземляющих шин. При необходимости подтянуть болтовые соединения.

Проверить все фарфоровые изоляторы, патроны предохранителей на отсутствие трещин, сколов. Проверить состояние армировки.

Проверить открывание и запирание дверей шкафов ключом.

Восстановить все нарушения антикоррозийного покрытия на аппаратах, узлах и деталях КРУ.

Проверить уровень масла у силового трансформатора, у трансформаторов напряжения, если они маслонаполненного исполнения.

Провести ряд проверок и регулировок высоковольтных выключателей с приводами и др. аппаратов в полном соответствии с инструкцией по эксплуатации заводов-изготовителей.

Провести пуско-наладочные работы, методика которых определяется по специальным инструкциям, касающимся вопросов наладки электрооборудования.

Внимание! При проведении высоковольтных испытаний на КРУ-2-10 с вакуумными выключателями ограничители перенапряжений - ОПН следует отсоединить от токоведущих цепей.

Внимание! Во вторичных цепях шкафов, где поставлены блоки испытательные типа БИ-4 (БИ-6), крышка которых при наладке и испытаниях должна быть вынута из корпуса БИ, а во время работы шкафа – установлена в блоке.

Внимание! После полного вкатывания тележки с высоковольтными аппаратами в шкаф КРУ-2-10 следует обязательно вынуть из тележки съемную рукоятку (ключ довката тележки) во избежание поломки блокировок.

Общие указания по эксплуатации

При установке и применении шкафов КРУ исполнения У3 в климатических зонах с температурой менее минус 5оС потребителем должны быть предусмотрены средства обогрева помещении РУ, обеспечивающие нормальные температурные условия работы оборудования и аппаратуры шкафов КРУ в соответствии с техническими условиями на них.

Порядок работы устанавливается обслуживающим персоналом на месте установки шкафов в зависимости от специфики данного распределительного устройства и местных условий. При этом необходимо соблюдать требования данной инструкции по монтажу и эксплуатации шкафов КРУ и требований инструкции по монтажу и эксплуатации на комплектующую аппаратуру.

Эксплуатация шкафов КРУ должна производиться в соответствии с «Правилами технической эксплуатации электроустановок потребителей и правилами техники безопасности при эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок электрических станций и подстанций» и местными эксплуатационными инструкциями, разработанными организацией, эксплуатирующей данную электроустановку.

Монтаж, ремонт и эксплуатация должны производиться с соблюдением правил техники безопасности.

К обслуживанию шкафов КРУ допускается персонал, прошедший специальную подготовку по техническому использованию и обслуживанию электротехнических изделий высокого напряжения.

Персонал, обслуживающий шкафы КРУ, должен быть ознакомлен с настоящим техническим описанием и инструкцией по эксплуатации, с техническими описаниями и инструкциями по эксплуатации на аппараты, встроенные в шкафы, знать устройство и принцип работы шкафов КРУ-2-10, а также комплектующей аппаратуры, встроенной в шкафы.

Указания мер безопасности при эксплуатации

Эксплуатация шкафов КРУ2-10 должна производиться в соответствии с:

- «Правилами технической эксплуатации электроустановок потребителей и правилами техники безопасности при эксплуатации электроустановок потребителей»,

- «Правилами техники безопасности при эксплуатации электроустановок электрических станций и подстанций»,

- местными эксплуатационными инструкциями, разработанными организацией, эксплуатирующей данную электроустановку.

Ремонт и замена изделия внутри КРУ-2-10 допускается при наличии напряжения на сборных шинах, но при полностью снятом напряжении внутри КРУ-2-10.

При наличии секционных разъединителей доступ в шкафы разрешается только при полном снятии напряжения с секции шин и кабелей при включенных заземляющих ножах.

На приводах заземляющих ножей сборных шин должны быть установлены замки блокировки, независимо от заказа.

Техническое обслуживание КРУ-2-10

Для поддержания работоспособности шкафов КРУ необходимо производить периодические осмотры установленного в них электрооборудования.

Технические осмотры должны производиться по графику эксплуатационных работ и после каждого аварийного отключения высоковольтного выключателя.

Все неисправности шкафов КРУ-2-10 и смонтированного в них электрооборудования, обнаруженные при периодических осмотрах, должны устранятся по мере их выявления и регистрироваться в эксплуатационной документации.

При осмотре распредустройства из шкафов КРУ особое внимание должно быть обращено на:

- состояние помещения в части исправности дверей, замков, отопления и вентиляции;

- состояние сети освещения и заземления;

- наличие средств безопасности;

- состояние изоляции комплектующих изделий и изоляционных деталей шкафов КРУ (запыленность, состояние армировки, отсутствие видимых дефектов);

- уровень масла в аппаратах (при наличии маслонаполненных аппаратов) и отсутствие течи;

- наличие смазки на трущихся частях механизмов;

- состояние приводов, контактов, заземлителей, механизмов блокировки;

- состояние разъединяющих контактов главных цепей и вторичных цепей;

- отсутствие разрядов и коронирования;

- отсутствие нарушений антикоррозийных покрытий.

При обнаружении, любой, из перечисленных в п. 8.7.4 дефектов, должен незамедлительно устраняться.

Техническое обслуживание аппаратов, установленных в шкафах КРУ, производится в соответствии с инструкциями по эксплуатации каждого аппарата. Межремонтный период должен составлять не более пяти лет.

Транспортирование, хранение, утилизация КРУ-2-10

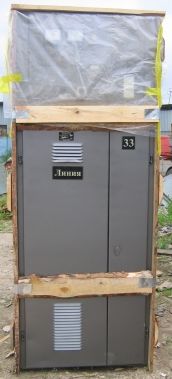

Транспортировка шкафов КРУ с предприятия-изготовителя производится в вертикальном положении, как правило, автомобильным транспортом с защитой блоков КРУ-2-10 от механических повреждений.

Для подъема и перемещения шкафов использовать рымы.

При поступлении шкафов КРУ заказчику, последний должен произвести их осмотр для выявления повреждений при транспортировке, а также проверку комплектности поставки.

Шкафы КРУ-2-10 следует хранить в закрытых помещениях с естественной вентиляцией без искусственно регулируемых климатических условий, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе (например, каменные, бетонные, металлические с теплоизоляцией и другие хранилища).

Температура воздуха от + 40оС до - 50оС. Относительная влажность воздуха 98% при температуре 25оС (верхнее значение). При длительном хранении шкафов КРУ необходимо не реже одного раза в 6 месяцев проводить их осмотр.

КРУ-2-10 представляют собой хорошо приспособленное к окружающей среде изделие. Повторное использование материалов представляется преимуществом при его утилизации.

На основе существующих правовых актов и предписаний возможна лишь сберегающая среду утилизация конструкций. Элементы конструкции распределительного устройства реализуемы в качестве смешанного металлического лома, в качестве остаточных отходов безопасны для хранения или за счет последующего демонтажа с расчетом на последствия для окружающей среды реализуемы в качестве сортового металлолома и смешанного лома остальных частей. Электротехнический лом утилизуется в соответствии с действующими предписаниями.
