Назначение и область применения

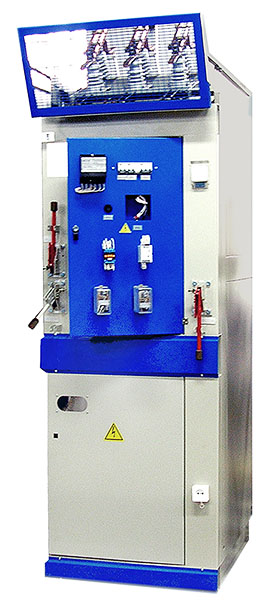

Камеры сборные одностороннего обслуживания серии КСО 200 предназначены для комплектования распределительных устройств в составе трансформаторных подстанций и иных распредустройств общепромышленного назначения напряжением до 10 кВ переменного тока.
Камеры серии КСО 200 предусматривают установку вакуумных выключателей (ВВ ТЕЛ, Evolis, Siemens ЗАН5). Типы защит по требованию заказчика.
Камеры соответствуют ТУ 31.2.32236309-005-2007 и имеют сертификат соответствия РОСС.RU.0001.11АИ18.
Варианты исполнения:
- Ввод
- Трансформаторная линия
- Кабельная линия
- Секционный выключатель или разъединитель
- Трансформатор напряжения
- Кабельная сборка
- Трансформатор собственных нужд
- Шинный мост
Краткие характеристики панели приведены в таблице:
| Наименование параметра | Значение параметра |
|---|---|
| Номинальное напряжение, кВ | 6; 10 |
| Наибольшее рабочее напряжение, кВ | 7,2; 12 |
| Роб тока | переменный |
| Номинальный ток главных цепей, А | 400, 630, 1000,1600 |
| Номинальный ток отключения, кА | 20 |
| Ток термической стойкости трехсекундный, кА | 16 |
| Номинальное напряжение цепей управления постоянное или переменное, В | По опросному листу |
| Вид управления | местное, дистанционное, телеуправление |
| Климатическое исполнение по ГОСТ 15150-69 | УЗ |
При двухрядной установке камеры комплектуются шинными мостами с разъединителями или без них. Приводы разъединителей шинных мостов устанавливаются на торцевых панелях.
