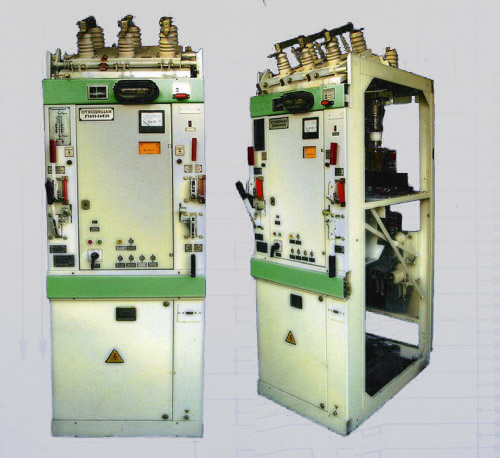

Назначение ячеек серии КСО-2000
Камеры КСО-2000 предназначены для работы в электрических установках трехфазного переменного тока частотой 50 и 60 Гц напряжением 6 и 10 кВ в системах с изолированной или заземленной через дугогасящий реактор нейтралью.
Из камер КСО-2000 собираются распределительные устройства, служащие для приема и распределения электроэнергии.
Камеры сборные одностороннего обслуживания серии КСО-2000 и предназначены для использования взамен камер серий КСО-272, КСО-285, КСО-298. По сравнению с ними, камеры КСО-2000 имеют меньшие габариты, что позволяет использовать их для модернизации и расширения (увеличению количества фидеров) на уже существующих площадях распредустройств.
В состав камеры КСО-2000 входит малогабаритный вакуумный выключатель BB/TEL. Основными достоинствами данного выключателя являются: высокий механический ресурс; малое потребление электроэнергии по цепям включения и отключения; малые габариты и вес; возможность управления как по цепям оперативного постоянного, так и оперативного переменного токов; отсутствие необходимости ремонта в течение всего срока службы.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ КСО-2000
К С О – 2000–Х–У3
где КСО – камера сборная одностороннего обслуживания;
2000 – модификация;
Х – обозначение схемы главных цепей;
У3 – климатическое исполнение и категория размещения.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КСО-2000
1. Номинальное напряжение, кВ - 6; 10
2. Наибольшее рабочее напряжение, кВ - 7,2; 12
3. Номинальный ток главных цепей, А - 200, 400, 630
4. Номинальные токи трансформаторов тока, А - 50; 100; 150; 200; 300; 400; 600; 800;1000
5. Номинальный ток сборных шин, А - 630; 1000
6. Номинальный ток отключения камер с высоковольтным выключателем, кА - 20
7. Предельный сквозной ток камер с высоковольтным выключателем (амплитудное значение), А - 51
8. Ток термической стойкости (3с) камер с высоковольтным выключателем, кА - 20
9. Номинальное напряжение вспомогательных цепей, В :
- переменного оперативного тока - 220
- постоянного оперативного тока - 220
- цепи трансформаторов напряжения - 100
- цепи освещения внутри камер - 36
10. Ток плавкой вставки высоковольтного предохранителя, А - 2; 3; 5; 8; 10;16; 20; 31,5-160
11. Габаритные размеры камер, мм:
- высота (со сборными шинами) - 2650
- глубина (в основании) - 1100
- ширина - 750.
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ КСО-2000
|
Признак классификации |
Исполнения камер КСО по данному признаку классификации |
|---|---|
|
Наименование камер КСО в зависимости от установленной в них аппаратуры |
камеры с высоковольтными выключателями |
|
Уровень изоляции по ГОСТ 1516.1 |
Камеры КСО с нормальной изоляцией |
|
Система сборных шин |
Камеры КСО с одной системой сборных шин |
|
Изоляция ошиновки |
Камеры КСО с неизолированными шинами |
|
Исполнение линейных высоковольтных вводов |
камеры КСО с кабельными вводами |
|
Род установки |
Камеры КСО для внутренней установки в электропомещениях |
|
Степень защиты по ГОСТ 14254 |
IР20 для наружных оболочек фасада и боковых стенок; |
|
Условия обслуживания |
Камеры КСО одностороннего обслуживания |
В камерах КСО-2000 в зависимости от схемы главных цепей могут быть установлены следующие аппараты:
1) выключатели вакуумные ВВ/TEL-10 на 400, 630 и 1000 А;
2) разъединители РВЗ на 400, 630, 1000 А с заземляющими ножами со стороны шарнирных или разъемных контактов, с приводами ПР-10;
3) разъединители РВФЗ на 630, 1000 А с приводами ПР-10;
4) трансформаторы тока типа ТПОЛ-10 на 50, 75; 100; 150; 200; 300; 400; 600; 800; 1000 А;
5) трансформаторы напряжения типа ЗНОЛ;
6) предохранители типа ПКТ, ПКН;
7) ограничители перенапряжений типа ОПН-10, ОПН-6;
8) трансформаторы силовые ТМ-25.
