Общие сведения
Камеры сборные одностороннего обслуживания серии КСО-272 предназначены для распределительных устройств напряжением 6(10) кВ переменного тока частотой 50 Гц систем с изолированной нейтралью.
Структура условного обозначения
камер КСО-272-Х/Х УХ:
КСО - камера сборная одностороннего обслуживания;
2 - модификация;
72 - год разработки;
Х - обозначение схем первичных соединений (табл. 1);
Х - обозначение схем вторичных соединений;
УХ - климатическое исполнение и категория размещения (3; 4)
по ГОСТ 15150-69. схемы первичных соединений ХХ-ХХ:
Х - порядковый номер схемы первичных соединений;
Х - буквенное обозначение:
П - пружинный привод ПП-67,
ПВ - пружинный привод ППО-10,
Э - электромагнитный привод ПЭ-11,
Т - трехфазный силовой трансформатор,
А - автоматическое переключение,
Р - ручное переключение;
Х - номинальный ток камеры, А (400; 600*; 1000);
Х - тип трансформатора напряжения или разрядника (НОМ, НАМИ,
НТМИ, НТМК, РВО, РВРД).
* Номинальный ток камеры 630 А обозначается 600.
Технические характеристики
Номинальное напряжение, кВ - 6; 10
Наибольшее рабочее напряжение, кВ - 7,2; 12
Номинальный ток первичных цепей, А - 400; 630; 1000
Номинальный рабочий ток, А - 50; 100; 150; 200; 300; 400; 630; 800; 1000
Номинальный ток сборных шин, А - 630; 1000
Номинальный ток отключения:
- камер с выключателем высокого напряжения, кА - 20,
- камер с выключателями нагрузки и предохранителями, кА, при: 6 кВ - 20 10 кВ - 12
Ток включения выключателя высокого напряжения, кА:
- действующее значение периодической составляющей - 20
- амплитудное значение - 51
Предельный сквозной ток, кА:
- камер с выключателем высокого напряжения: действующее значение периодической составляющей - 20 амплитудное значение - 51
- камер с выключателями нагрузки: действующее значение периодической составляющей - 16 амплитудное значение - 30
Четырехсекундный ток термической стойкости, кА:
- камер с выключателем высокого напряжения - 20
- камер с выключателем нагрузки - 10
Габаритные размеры, мм:
- ширина - 1000 глубина в основании - 1200 высота со сборными шинами - 2870 высота каркаса - 2600
Масса камер, кг:
- с выключателем высокого напряжения - 650-900
- с выключателем нагрузки - 500-550
- с трансформаторами напряжения - 600-750
- прочих - 200-500
Примечание. Номинальный рабочий ток камер соответствует номинальному первичному току трансформатора тока, устанавливаемого в камере согласно опросному листу.

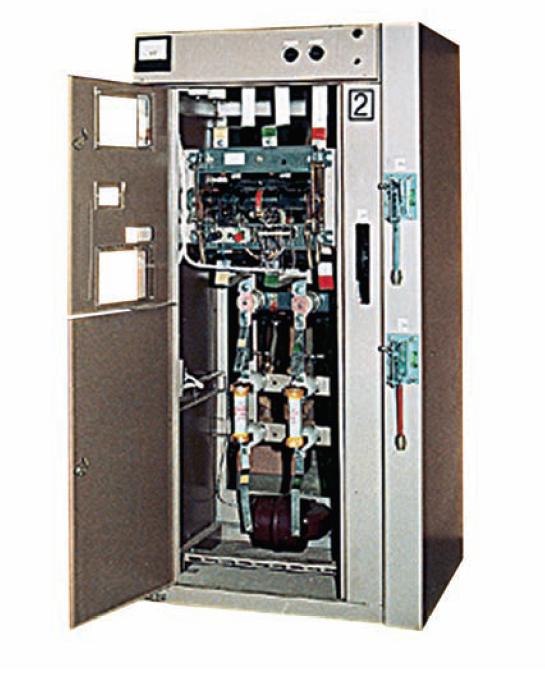

Общий вид и габаритные и установочные размеры
Камеры КСО-272 представляют собой сварную металлоконструкцию из гнутых стальных профилей. В камере размещена аппаратура первичных соединений, на фасаде - приводы выключателей и разъединителей, а также аппаратура вторичных соединений. Доступ в камеру обеспечен через две двери: верхнюю - в зону выключателя высокого напряжения и нижнюю - в зону кабельных присоединений. Обе двери имеют застекленные окна для обзора внутренних зон и запираются одним ключом.
