Назначение

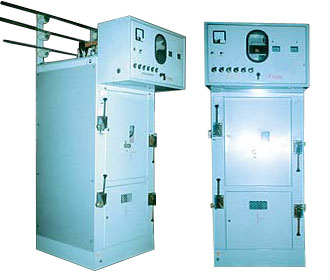

Камеры сборные двухстороннего обслуживания заводской готовности с воздушной изоляцией в металлической оболочке со стационарно установленными коммутационными аппаратами на номинальное напряжение 6 и 10 кВ предназначены для работы в распределительных устройствах сетей трехфазного переменного тока частоты 50 Гц с изолированной или заземленной нейтралью.
Основные технические параметры
| Параметры | Значение |
|---|---|
| Номинальное напряжение, кВ | 6; 10 |
| Номинальный ток главных цепей, А | 630;1000;1600 |
| Номинальный ток отключения, кА | 20;31,5 |
| Номинальный ток сборных шин, А | 630;1000; 1600 |
| Износостойкость выключателя: | |
| механических циклов коммутационных циклов |
25000 40000 |
| Трансформатор напряжения | НТМИ; НОМ; ЗНОЛ; НОЛ |
| Вид изоляции | воздушный |
| Вид обслуживания | двухсторонний |
| Степень защиты с фасада камеры | IP40 |
| Габаритные размеры, мм | |
| КСО-297 КСО-297М |
1000х1440х2860 1000х1350х2500 |
Коммутационные аппараты
- вакуумный выключатель типа ВВПЭ-10
- разъединитель
- заземляющие ножи
- предохранители
- трансформаторы напряжения
- трансформаторы тока
