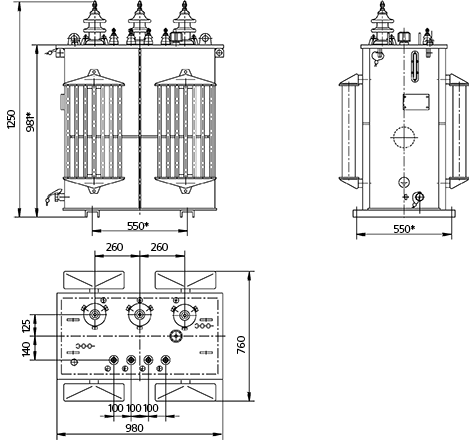

Технические данные и габаритные размеры трансформатора ТМГ-1600
| Нормируемая мощность, кВА | 1600 | |
| Высокое напряжение, кВ | 10 (6) | |
| Низкое напряжение, В | 400 | |
| Напряжение КЗ, % | 4.5 | |
| Потери холостого хода, Вт | 440 | |
| Ток холостого хода, % | 1.8 | |
| Частота, Гц | 50 | |
|
Схема и группа соединений
|
У/Ун-0
|
Д/Ун-11
У/Zн-11
|
| Потери КЗ, Вт | 2750 | 3100 |
| L, мм | 980 | |
| B, мм | 760 | |
| H, мм | 11600 | |
| Установочные размеры, мм | 550 х 550 | |
| Масса масла, кг | 230 | |
| Полная масса, кг | 830 | |
| ПБВ | ±2,5 х 2 | |
Краткие технические характеристики ТМГ-160
Гарантированный срок эксплуатации трансформатора ТМГ 160 – 3 года со дня ввода трансформатора в эксплуатацию.
Установленная наработка на отказ ТМГ 160 – не менее 160000 ч.
Полный срок службы ТМГ 160 – не менее 30 лет.
Частота питающей сети – 50Гц.
Напряжение на стороне ВН – 6; 6,3; 10; 10,5 кВ.
Напряжение на стороне НН – 0,4; 0,23 и 0,69 кВ.
По Вашему требованию можно трансформаторы ТМГ 160, изготовить на стороне ВН и НН с иными значениями напряжений.
Готовы изготовить нестандартные трансформаторы ТМГ 160.
Схема и группа соединения ТМГ 160 – Y/Yн-0; Д/Yн-11; Y/Д-11.
Фиксация положений переключателя ТМГ 160, ответвлений обмоток ВН, позволяющего регулировать напряжение ступенями по 2,5%, осуществляется специальным фиксирующим винтом, расположенным в металлической рукоятке привода.
Конструкция трансформаторов ТМГ-160
Охлаждение масла в трансформаторах ТМГ 160, осуществляется с помощью радиаторов (кроме трансформаторов с гофрированными баками).
Трансформаторы типа ТМГ 160. изготавливаются в двух исполнениях: с газовой подушкой и с гофрированными баками. Трансформаторы в гофрированных баках с полным заполнением маслом в герметичном исполнении. Температурные колебания объема масла компенсируются за счет упругой деформации гофров стенок бака трансформатора. . В баках с воздушной подушкой колебания объема масла компенсируются за счет сжатия или разряжения газов.
Трансформаторы типа ТМГ 160, снабжены указателем предельного уровня масла.
Трансформаторное масло перед заливкой дегазируется, проверяется на соответствие стандартам. В трансформаторе масло не имеет контакта с воздухом. Благодаря этому процесс старения масла протекает чрезвычайно медленно. Исключается увлажнение масла, его окисление и шлакообразование. Трансформаторы ТМГ 160, имеют повышенную электрическую прочность изоляции вследствие применения при их заливке маслом глубокого вакуума, который полностью обеспечивает удаление воздуха из обмоток и изоляционных деталей активной части. Трансформаторы ТМГ 160. практически не требуют расходов на предпусковые работы и на обслуживание в эксплуатации, не нуждаются в профилактических ремонтах.
Для измерения температуры верхних слоев масла внутри бака трансформаторы ТМГ 160, снабжаются термометрами или электро-контактными термо-сигнализаторами.
Для защиты бака от избыточного давления свыше 0,75 атм.(75 кПа), трансформаторы типа ТМГ 160, снабжаются предохранительным клапаном.
На трансформаторах типа ТМГ-160. для обеспечения выброса газов и масла из трансформатора при внутренних повреждениях и от избыточного давления в баке свыше 1,5÷2,0 атм. (150÷200) кПа установлено мембранно- предохранительное устройство (МПУ). Трансформаторы ТМГ-160, снабжены коробкой зажимов вспомогательных цепей устройств сигнализации и защиты. Контакты термометрического сигнализатора и мановакуумметра выведены в клеммную колодку.
