Трансформатор силовой масляный в герметичном исполнении ТМГ-400

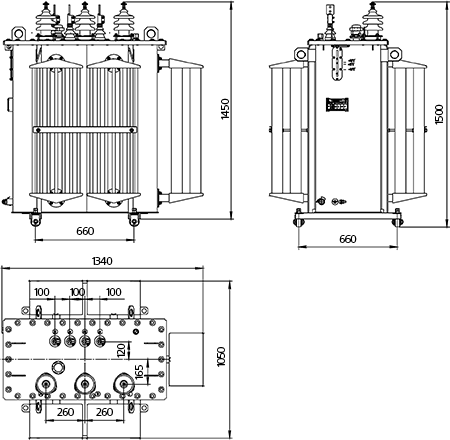

Технические данные и габаритные размеры трансформатора ТМГ-400

Краткие технические характеристики ТМГ-400

Гарантированный срок эксплуатации трансформатора ТМГ 400 – 3 года со дня ввода трансформатора в эксплуатацию.

Установленная наработка на отказ ТМГ 400 – не менее 400000 ч.

Полный срок службы ТМГ 400 – не менее 30 лет.

Частота питающей сети – 50Гц.

Напряжение на стороне ВН – 6; 6,3; 10; 10,5 кВ.

Напряжение на стороне НН – 0,4; 0,23 и 0,69 кВ.

По Вашему требованию можно трансформаторы ТМГ 400, изготовить на стороне ВН и НН с иными значениями напряжений.

Готовы изготовить нестандартные трансформаторы ТМГ 400.

Схема и группа соединения ТМГ 400 – Y/Yн-0; Д/Yн-11; Y/Д-11.

Фиксация положений переключателя ТМГ 400, ответвлений обмоток ВН, позволяющего регулировать напряжение ступенями по 2,5%, осуществляется специальным фиксирующим винтом, расположенным в металлической рукоятке привода.

Конструкция трансформаторов ТМГ-400

Охлаждение масла в трансформаторах ТМГ 400, осуществляется с помощью радиаторов (кроме трансформаторов с гофрированными баками).

Трансформаторы типа ТМГ 400. изготавливаются в двух исполнениях: с газовой подушкой и с гофрированными баками. Трансформаторы в гофрированных баках с полным заполнением маслом в герметичном исполнении. Температурные колебания объема масла компенсируются за счет упругой деформации гофров стенок бака трансформатора. . В баках с воздушной подушкой колебания объема масла компенсируются за счет сжатия или разряжения газов.

Трансформаторы типа ТМГ 400, снабжены указателем предельного уровня масла.

Трансформаторное масло перед заливкой дегазируется, проверяется на соответствие стандартам. В трансформаторе масло не имеет контакта с воздухом. Благодаря этому процесс старения масла протекает чрезвычайно медленно. Исключается увлажнение масла, его окисление и шлакообразование. Трансформаторы ТМГ 400, имеют повышенную электрическую прочность изоляции вследствие применения при их заливке маслом глубокого вакуума, который полностью обеспечивает удаление воздуха из обмоток и изоляционных деталей активной части. Трансформаторы ТМГ 400. практически не требуют расходов на предпусковые работы и на обслуживание в эксплуатации, не нуждаются в профилактических ремонтах.

Для измерения температуры верхних слоев масла внутри бака трансформаторы ТМГ 400, снабжаются термометрами или электро-контактными термо-сигнализаторами.

Для защиты бака от избыточного давления свыше 0,75 атм.(75 кПа), трансформаторы типа ТМГ 400, снабжаются предохранительным клапаном.

На трансформаторах типа ТМГ-400. для обеспечения выброса газов и масла из трансформатора при внутренних повреждениях и от избыточного давления в баке свыше 1,5÷2,0 атм. (150÷200) кПа установлено мембранно- предохранительное устройство (МПУ). Трансформаторы ТМГ-400, снабжены коробкой зажимов вспомогательных цепей устройств сигнализации и защиты. Контакты термометрического сигнализатора и мановакуумметра выведены в клеммную колодку.
