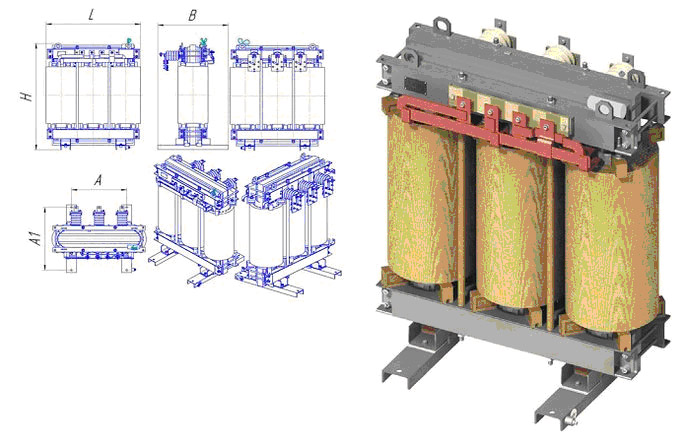

ТС-630 - Трансформатор силовой сухой

Общие сведения ТС 630.

Трехфазные сухие трансформаторы ТС 630 мощностью 630 кВА класса напряжения 0,66 кВ и 6;10 кВ предназначены для преобразования электроэнергии у потребителей, а также для использования в качестве безопасного источника питания ламп освещения, электроинструмента и других целей.

Трансформаторы имеют высокую надежность, пожаробезопасны, т.к обмотки и изоляционные детали активной части трансформаторов выполнены из материалов, не поддерживающих горения. Трансформаторы требуют минимальных затрат на обслуживание, экономичны и просты в эксплуатации.

• Трансформаторы типа ТС 630 - незащищенного исполнения (степень защиты IP00).
• Класс нагревостойкости - F.
• Вид климатического исполнения - У.
• Категория размещения - 3.
• Режим работы - длительный.
• Температура окружающего воздуха - от -45ºС до + 40ºС.
• Относительная влажность воздуха при +25ºС - не более 80%.
• Корректированный уровень звуковой мощности не более 60 дБА.

Трансформаторы типа ТС 630 выполнены без защитного кожуха и предназначены для установки в шкафах и блоках управления. Трансформатор может быть использован также самостоятельно в качестве источника электрического питания.

Трансформаторы ТС 630 должны эксплуатироваться в следующих условиях:

а) высота над уровнем моря не более 1000 м;

в) трансформаторы не предназначены для работы в условиях тряски, вибрации, ударов, взрывоопасной и химически агрессивной среды.

• Частота питающей сети - 50Гц.
• Напряжение на стороне ВН - 220; 380(660)В.
• Напряжение на стороне НН на трансформаторах мощностью 1,6:25 кВА от 12 до 660 В.
• Напряжение на стороне НН на трансформаторах мощностью 40:250 кВА от 42 до 660 В.По заказу потребителей завод может изготовить трансформаторы с напряжением на стороне НН 12; 24; 36 В.
• Материал обмоток - медь.

По требованию заказчика на трансформаторах предусмотрена возможность регулирования напряжения на стороне ВН в диапазоне +5% на полностью отключенном трансформаторе (ПБВ).

Готовы изготовить нестандартные трансформаторы. Вся продукция сертифицирована по системе сертификации ГОСТ Р Госстандарта России и имеет сертификаты соответствия.

Схема и группа соединения - Yн/Yн-0; Д/Yн-11; Yн/Д-11.

Технические характеристики трансформатора ТС 630
