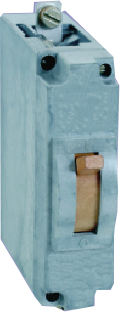

Автоматические выключатели ВА 21-29

Заказать или запросить цену

Назначение выключателей ВА 21-29

Выключатели ВА 21-29 используются для проведения тока в нормальном режиме и отключения тока при перегрузках и коротких замыканиях или только при коротких замыканиях, а также для оперативных включений и отключений электрических схем. Основное назначение выключателей – защита кабелей и проводов, а также электродвигателей.

Преимущества выключателей ВА 21-29

  • Наличие электромагнитного расцепителя с гидравлическим замедлением срабатывания в зоне токов перегрузки, который сочетает функции двух классических расцепителей максимального тока: для защиты от перегрузки – функции тепловых; для защиты от коротких замыканий – функции электромагнитных.
  •
  • Более высокая вибростойкость и ударостойкость по сравнению с  другими выключателями с тепловыми расцепителями, высокая сейсмостойкость (9 баллов по MSK-64).
  •
  • Малая зависимость время–токовых характеристик от температуры среды. Начальный ток расцепления неизменен в диапазоне температур от -40°С до + 60°С.
  •
  • Высокая термостойкость при токах КЗ, чем у выключателей с тепловыми расцепителями. Благодаря этому предельная отключающая способность выключателей ВА 21-29 едина для всех номинальных токов расцепителей.
  •
  • Контактная система «мостикового» типа обеспечивает двойной разрыв цепи в каждом полюсе.

Схема условного обозначения автоматических выключателей ВА 21

Условное обозначение выключателей ВА 21-29

*Кликните для увеличения



Технические характеристики автоматических выключателей ВА 21-29, ВА 21-29В, ВА 21-29Т

Способы крепления: крепление на панели (с передним присоединением проводников); крепление за панелью (с задним присоединением проводников).

Наименование параметров ВА21-29
1 пол.
ВА21-29Т
1 пол.
ВА21-29
2 пол. 3пол.
ВА21-29В
2 пол. 3пол.
ВА21-29 3пол.
Номинальное напряжение, В: переменного тока частоты 50 - 60 Гц постоянного тока 380 240 600 380 440/-   660 440/- 380
Шкала ном. токов. расцепителей IН, А 0,6; 1; 1,6; 2; 2,5;3,15;4;5 6,3; 8; 10; 12,5; 16 20; 25; 31, 5; 40; 50; 63 80,100*
Шкала номинальных токов расцепителей однополюсных выключателей для метрополитена IН, А 0,8; 1,6; 2,5; 4; 5; 10; 16; 25; 40; 63     -
Hоминальное напряжение независимого расцепителя трехполюсного выключателя,В 24;36;48; 110; 127; 220; 380; 400**; 415**; 440** постоянного и переменного тока 50-60 Гц
Уставка по току в зоне перегрузки выключателей с гидравлическим замедлением: не срабатывают при токе 1,05 I Н срабатывают при токе: 1,2 IН (выключатели с уставкой 12 IН) 1,35I Н (выключатели с уставкой 6 IН)     <1ч <0,5ч <0,5ч
Наличие исполнений:
-без свободных контактов со свободными контактами 1З,1Р 2З, 2Р.
-с независимым расцепителем (Н. Р.).
-со свободными контактами Н. Р.+1 Р Н. Р.+1З, 2Р.
+ + +   + +
-/+ -/+ -/+
  + + + + +
Уставка по току в зоне кор. замыкания, I /I Н : выключатели с эл/магнитным расцепит.: переменного тока постоянного тока 1,5; 3;12 1,5; 6 1,5; 6   1,5; 3,12 3;6/-   12
выключатели с гидравлич. замедлением: переменного тока постоянного тока 6;12 6 6   -/4; 6; 12 6/-   4; 6; 12
Пред. коммут. способность (Р-2), кА в цепи перемен. тока част. 50-60 Гц 380В 660В в цепи постоянного тока 240 В 440 В 600 В 6 8 6 10 8/- 4/-   20 6 28/-10/- 6
Износостойкость: общая, циклов ВО коммутационная, циклов ВО     30 000 16 000     10 000 6 000
Масса выключателей, кг, не более: в пластмассовой оболочке в дополнительной оболочке 0,65 1,5 3,5     1,1/1,5 3,2/3,5
Срок службы, лет 10 18     10
