Камеры сборные одностороннего обслуживания серии КСО-299

Заказать или запросить цену

Назначение камер КСО-299

Камеры ксо 299 предназначены для работы в электрических установках трехфазного переменного тока частотой 50 и 60 Гц напряжением 6 и 10 кВ в системах с изолированной или заземленной через дугогасящий реактор нейтралью.

Из камер КСО-299 собираются распределительные устройства, служащие для приема и распределения электроэнергии.

Структура условного обозначения камер КСО

К С О – 299 –Х–У3
где
КСО – камера сборная одностороннего обслуживания;
 299 –модификация 1999 г.;
Х – обозначение схемы главных
цепей;
У3 – климатическое исполнение и категория
размещения.

Технические характеристики камер КСО-299

Наименование параметра Значение
Номинальное напряжение (линейное), кВ 6; 10
Номинальное рабочее напряжение (линейное), кВ 7,2; 12
Номинальный ток главных цепей камер, А 400; 630; 1000
Номинальный ток отключения выключателя, кА 12,5; 20
Номинальный ток главных цепей камер КСО с выключателем нагрузки, А 400; 630
Номинальный ток сборных шин, А 630; 1000
Номинальный ток шинных мостов, А 630; 1000
Номинальный ток трансформаторов тока, А 50; 75; 100; 150; 200; 300; 400; 600; 750; 800; 1000
Ток электродинамической стойкости камер, кА 51
Номинальное напряжение вспомогательных цепей, В:- постоянного тока



- переменного тока

- освещения

220220



12; 36; 42

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ КСО-299

Наименование показателя Исполнение
Система сборных шин Одинарная с неразделенными фазами
Уровень изоляции Нормальная изоляция
Вид шкафов в зависимости от встраиваемой аппаратуры и присоединений а) с выключателямиб) с выключателями нагрузки ВН-10 с приводом



в) с силовыми предохранителями

г) с разъединителями

д) со статическими конденсаторами и разрядниками

е) с кабельными сборками

ж) с трансформаторами напряжения

з) с трансформаторами собственных нужд ТСКС

к) с разрядниками, ОПН

л) со встроенной аппаратурой собственных нужд

Наличие выкатных элементов в шкафах Без выкатных элементов
Исполнение шинных вспомогательных вводов а) кабельныеб) шинные
Условия обслуживания Одностороннего обслуживания
Тип встроенного высоковольтного выключателя ВПМП-М-10; ВПМ-М-10; ВВТЭ-М-10; BB/TEL-10
Вид установки Для внутренней установки
Степень защиты IP20 – для наружных оболочек фасада и боковых сторон камерIP00 – для остальной части камер КСО

Комплектация

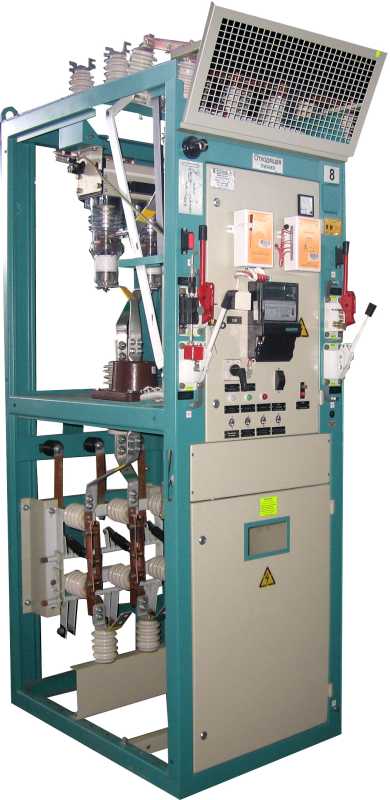

В камерах КСО-299 в зависимости от схемы главных цепей могут быть установлены следующие аппараты:КСО-299

  • выключатели ВПМ-М-10 с приводами ПЭ-11 на 630 и 1000 А;
  • выключатели ВПМП-М-10 с приводами ППО-10 (или аналогами) на 630 и 1000 А;
  • выключатели ВВТЭ на 630, 1000 А;
  • выключатели ВВ/TEL-10 (6) на 630; 800; 1000 А;
  • разъединители РВЗ на 630, 1000 А с заземляющими ножами со стороны шарнирных или разъемных контактов, также с заземляющими ножами с обеих сторон со стороны шарнирного и разъемного контактов, с приводамиПР-10;
  • разъединители РВ на 630, 1000 А с приводами
  • ПР-10;
  • разъединители РВФ и РВФЗ на 630, 1000А с приводом
  • ПР-10;
  • трансформаторы тока типа ТОЛ-10 (возможна замена на другие типы трансформаторов) на 50, 75, 100, 150, 200, 300,400, 600, 800, 1000 А;
  • трансформаторы напряжения типа НОМ, НТМИ, ЗНОЛ;
  • предохранители типа ПКТ, ПКН;
  • разрядники типа РВО и РВРД;
  • конденсаторы типа КС-1;
  • трансформаторы силовые ТМ-25, ТМ-40,ТСКС-40;
  • выключатели нагрузки ВН-10;
  • ограничители перенапряжений ОПН.

Габаритные размеры камер КСО-299:

  • высота (со сборными шинами)– 2650, 2780 мм;
  • высота каркаса – 2300 мм;
  • глубина – 1340 мм;
  • ширина (кроме камер с силовыми трансформаторами) – 1000, 1100 мм;
  • ширина камер с силовыми трансформаторами – 750, 1000, 1200мм ( в зависимости от типа трансформатора).

При двухрядном расположении камер в помещении РУ на камерах устанавливаются шинные мосты. Шинные мосты выполняются без разъединителей и c разъединителями для секционирования сборных шин.
