Конструкция и принцип работы реле РТ-40, РТ-140

Реле РТ-40 (140) смонтировано в корпусе, состоящем из пластмассового цоколя и кожуха из прозрачного материалаАлюминиевая стойка 23 крепится к пластмассовому цоколю двумя винтами М4. Пластмассовый цоколь имеет восемь зажимов — по четыре с каждой стороны. На левую сторону (вид спереди) выводятся замыкающие контакты (зажимы 5—7) и размыкающие контакты (зажимы 9—11), на правую сторону цоколя выводятся обмотки каждой катушки: на зажимы 6 10 верхняя обмотка, на зажимы 8—12 нижняя.

На алюминиевой стойке с помощью трех винтов МЗ укреплен П-образный сердечник 1. Для снижения потерь стали, возникающих из-за вихревых токов, сердечник набирается из пластин электротехнической стали, изолированных друг от друга. Отверстия в сердечнике под крепящие винты имеют диаметр несколько больший, чем диаметр винтов, что позволяет перемещать сердечник на 1—1, 2 мм, приближая либо удаляя его от якоря. На сердечнике располагаются пластмассовые каркасы, заполненные обмоточным проводом.

Спереди на алюминиевой стойке расположена пластмассовая колодка 9, несущая на себе одну пару замыкающих и одну пару размыкающих контактов (см. рис. 9,б ). Колодка имеет возможность перемещаться в горизонтальной плоскости в пределах 2 мм. Это перемещение позволяет изменять в сравнительно небольших пределах расстояние между контактами, совместный ход (провал) контактов, а также угол подхода подвижного контакта по отношению к неподвижным.

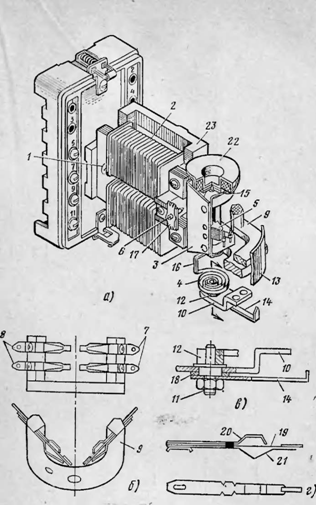

Рис. 9. Конструктивное выполнение реле РТ-40 (РТ-140).

а — конструкция реле РТ-40; б — изоляционная колодка с неподвижными контактами; в ?— регулировочный узел; г — контактный узел; 1 — сердечник; 2 — каркас катушки с обмоткой; 3— якорь; 4— спиральная пружина; 5 — подвижный контакт; 6 — левый упор; 7 — правая пара контактов; 8 — левая пара контактов; 9— изоляционная колодка; 10— пружннодержатель; 11— фасонный вннт; 12 — шестигранная втулка; 13 — шкала уставок; 14 — указатель уставкн; 15 — верхняя полуось; 16 — хвостовик; 17 — фасонная пластинка; 18 — пружинящая шайба; 19— бронзовая пластинка с серебряной полоской; 20 — передний упор; 21 — задний гибкий упор; 22 — гаситель колебаний; 23 — алюминиевая стойка.

Каждый неподвижный контакт вместе с передним и задним упорами представляет собой контактный узел (рис. 9,г), собранный воедино. Неподвижный контакт представляет собой бронзовую пружинящую пластинку 19, на одном из концов которой приварена серебряная полоска длиной 6 и шириной 2,2 мм.

Передний упор 20 необходим для предупреждения раскачивания контактной пластинки при вибрации панели или щита, на котором установлено данное реле. Задний гибкий упор 21 служит для увеличения жесткости контактной пластинки в конце совместного хода подвижного и неподвижных контактов.

При необходимости контактный узел может перемещаться в пазу пластмассовой колодки на расстояние около 1,5 мм.

Подвижная система реле опирается на верхнюю полуось 15, нижняя полуось является направляющей. Обе полуоси крепятся стопорными винтами в алюминиевой стойке. Полуось представляет собой латунный цилиндр высотой 9 и диаметром 3 мм, в который запрессована стальная шпилька диаметром 1 мм. Конец стальной шпильки заправлен на полусферу, боковая поверхность ее отполирована.

Якорь 3 подвижной системы представляет собой Г- образную стальную пластинку, укрепленную путем сварки на П-образной скобе. К верхней части П-образ- ной скобы, являющейся верхним подпятником подвижной системы, приклепан пластмассовый барабанчик 22 с алюминиевой крышкой. Нижняя часть П-образной скобы имеет отверстие под нижнюю полуось и хвостовик 16, к которому припаивается наружный конец спиральной пружины 4. Пластмассовый барабанчик, наполненный чистым просеянным песком, является гасителем колебаний (вибрации) подвижной системы.

К якорю жестко прикреплена изоляционная фасонная колодочка с подвижными контактами 5 мостиково- го типа. Серебряные мостики свободно поворачиваются вокруг своей оси на угол 5—8°. Угол поворота серебряного мостика определяется упорами, имеющимися на подвижном контакте, и может изменяться посредством отгибания упоров. Осевой люфт мостика составляет 0,1-0,15 мм.

Структура условного обозначения РТ-40, РТ-140

РТ-Х40/ХХ Х4

- РТ-реле тока

- Х-наличие цифры 1 обозначает реле в унифицированной оболочке

- 40-номер разработки

- ХХ-ток максимальной уставки в Амперах 0,2 0,6 2 6 10 20 50 100

200

- Х4-климатическое исполнение(УХЛ,О)и категория (4) по ГОСТ 15543.1-89

Условия эксплуатации РТ 40

Высота над уровнем моря не более 2000 м.

Верхнее рабочее и предельное значение температуры окружающего воздуха 55°С.

Нижнее рабочее и предельное значение температуры окружающего воздуха минус 20°С для исполнения УХЛ4 и минус 10°С для исполнения О4.

Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.

Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий и других жидкостей, а также от прямого воздействия солнечной радиации.

Для климатического исполнения О4 обеспечена стойкость к поражению плесневыми грибами.

Установка реле на вертикальной плоскости с допустимым отклонением не более 5° в любую сторону.

Группа механического исполнения М39 по ГОСТ 17516.1-90.

Степень защиты оболочки реле IР40, контактных зажимов для присоединения внешних проводников - IР00 по ГОСТ 14255-69.

По способу защиты человека от поражения электрическим током реле соответствует классу 0 по ГОСТ 12.2.007.0-75.

Конструкция реле обеспечивает безопасность обслуживания в соответствии с ГОСТ 12.2.007.6-93 и является пожаробезопасной. Реле устанавливается на заземленных металлоконструкциях.

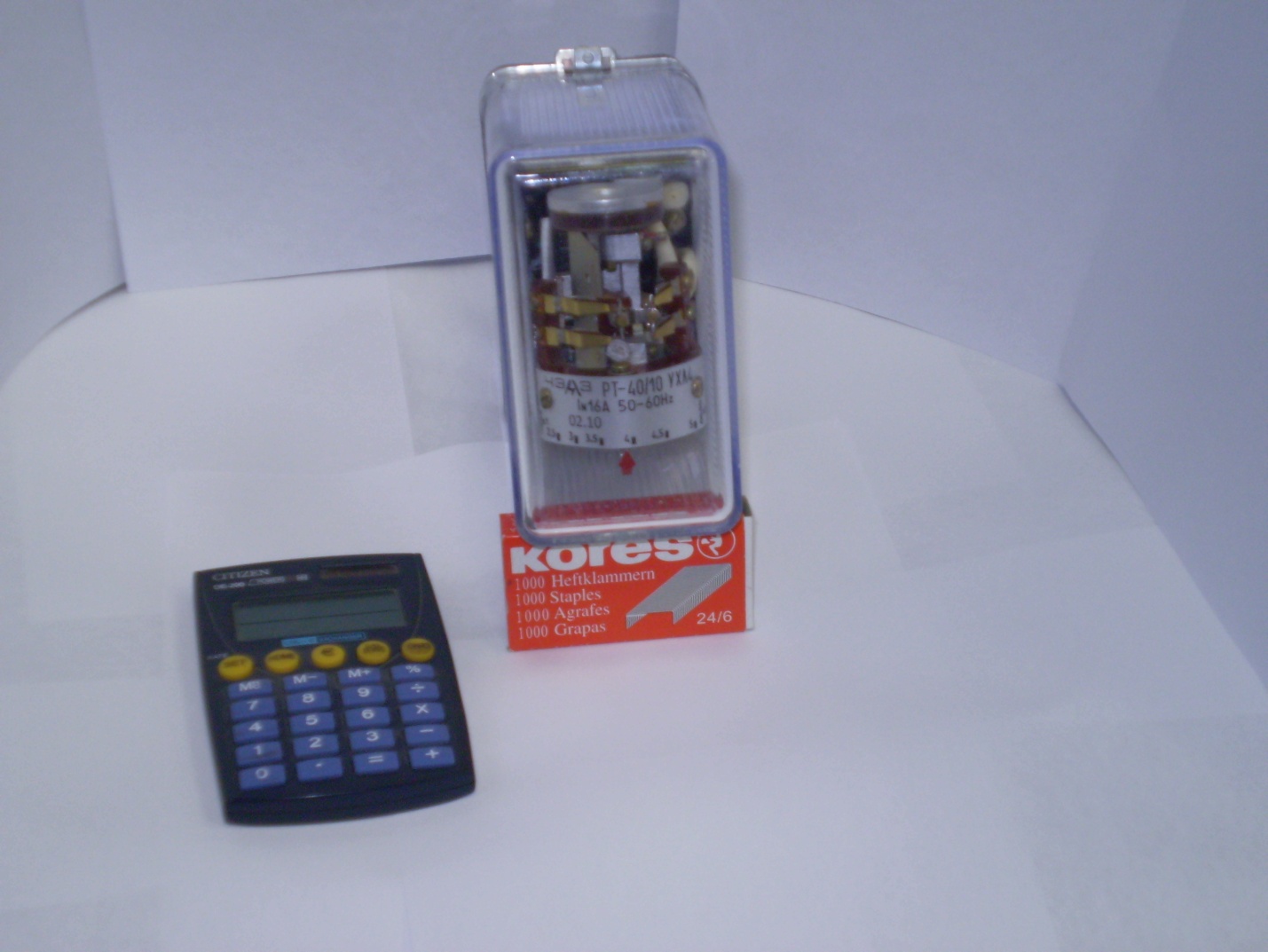

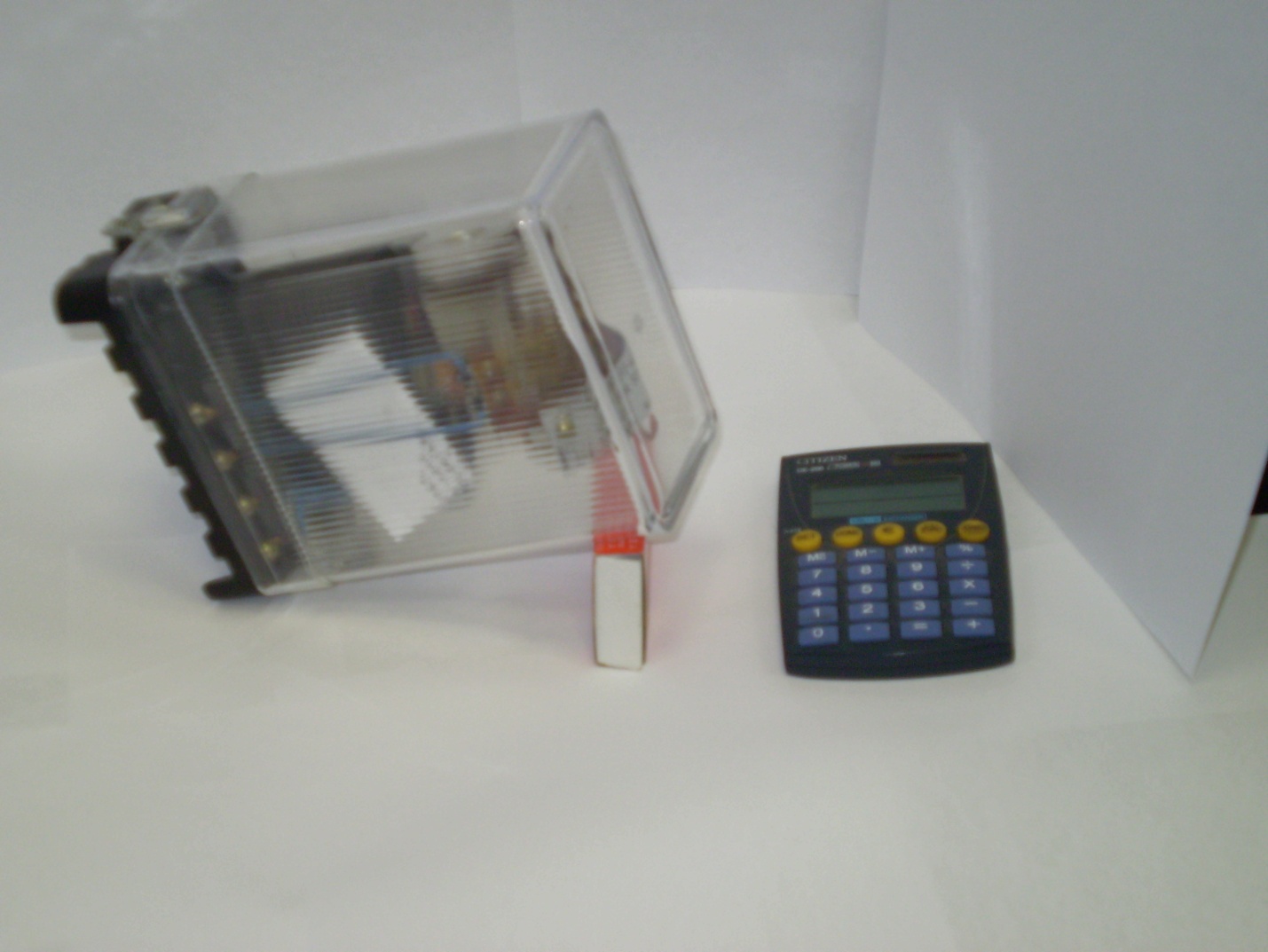

Внешний вид реле РТ-40, РТ-140

Таблица типоисполнений реле РТ-40, РТ-140
